Замена задней крышки для Apple iPhone 5c

Шаг 1

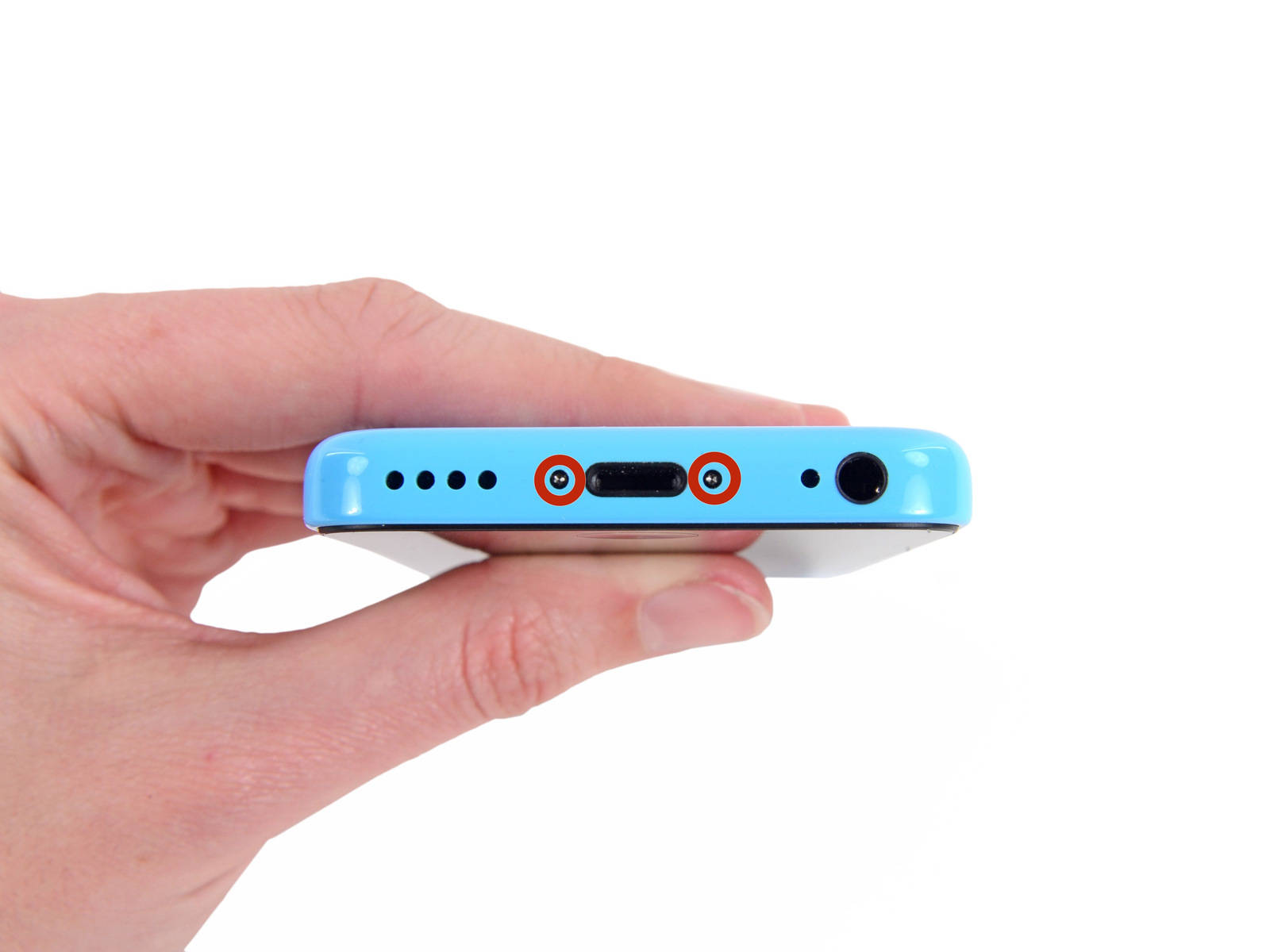

Удалите два винта 3.8 мм Pentalobe, которые находятся рядом с портом заряда.

Шаг 2

• Следующие два шага показывают способ использования iSclack, удивительный инструмент для безопасного вскрытия iPhone 5с, который мы рекомендуем для всех кто делает больше чем просто ремонт. Если Вы не используете iSclack, перейдите к шагу 4.
• Сожмите ручки в iSclack, открывая  зажимы всасывающих чашечек.
• Поставьте нижнюю часть вашего iPhone между всасывающимися чашечками, лицом к пластиковому глубиномеру.
• Верхняя всасывающаяся чашка должна распологатся прямо над кнопкой возврата.
• Отпустите ручки для того, чтобы закрыть зажимы iSclack. Поместите в центре всасывающиеся зажимы и прижмите их плотно к верхней и нижней части iPhone.

Шаг 3

• Держите Ваш iPhone крепко и закройте ручку iSclack для того, чтобы отделить всасывающиеся чашечки (присоску), подтягивая верхнюю панель вверх от заднего корпуса.
• iSclack сконструирован для того, чтобы безопасно открыть Ваш iPhone, не повредив при этом кабель кнопки home.
• Отделите две всасывающиеся чашечки с вашего iPhone.
• Пропустите следующие три шага и продолжите с шага 7

Шаг 4 — Способ открытия вручную

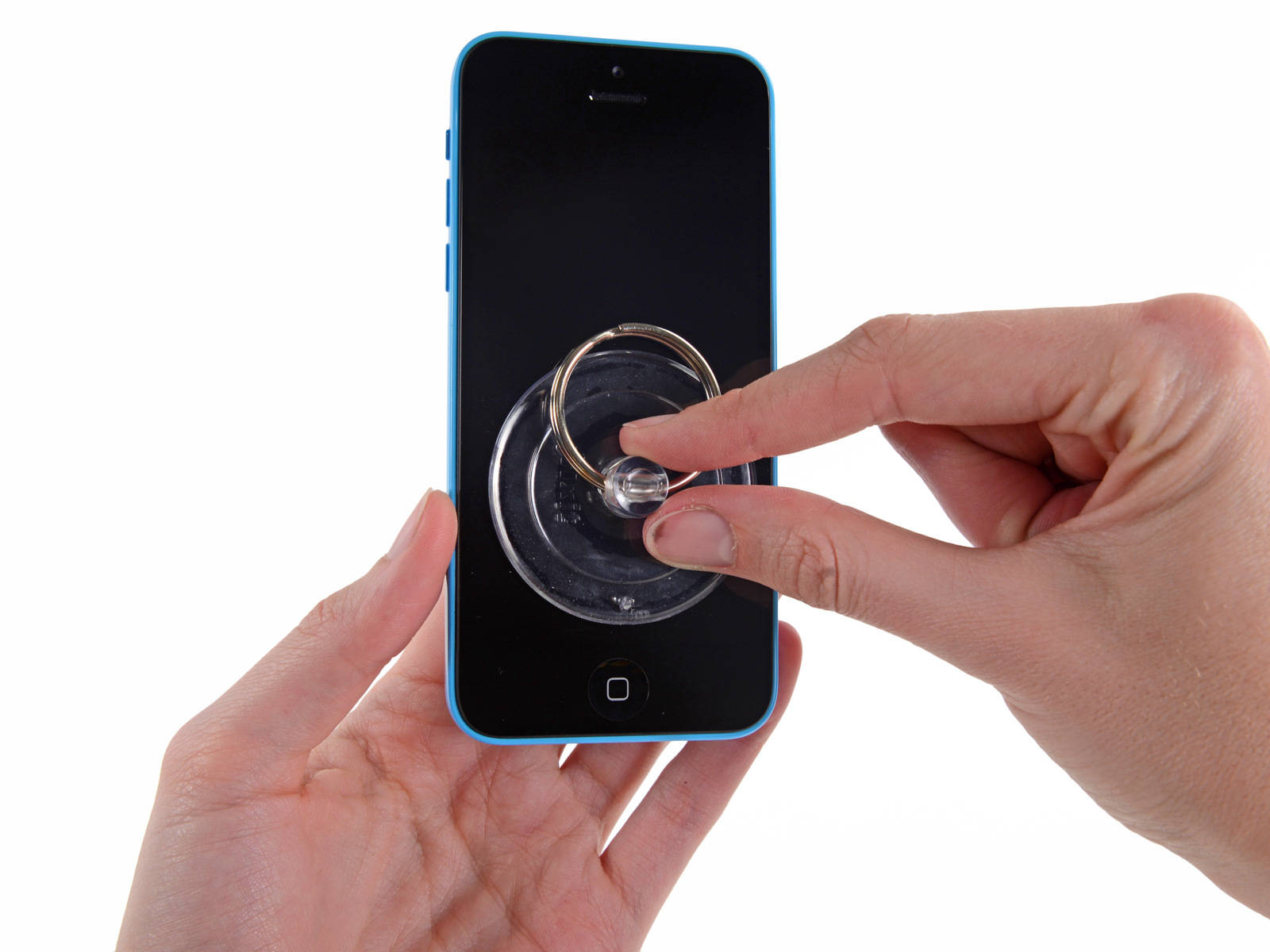

• Придавите всасывающую чашечку в экран, прямо над кнопкой home.
• Удостоверьтесь, что чашечка расположена прямо на экране для того, чтобы получить герметичное уплотнение.

Шаг 5

• Убедитесь, что всасывающие чашечки плотно прикреплены к агрегату передней панели рядом с кнопкой home.
• Держа iPhone экраном вверх, аккуратно потяните всасывающие чашечки для того, чтобы немного отделить конец кнопки home передней панели от заднего корпуса.
• Не спешите и делайте это с усилием, потому что заводская сборка передней панели 5с намного крепче, чем у других устройств.

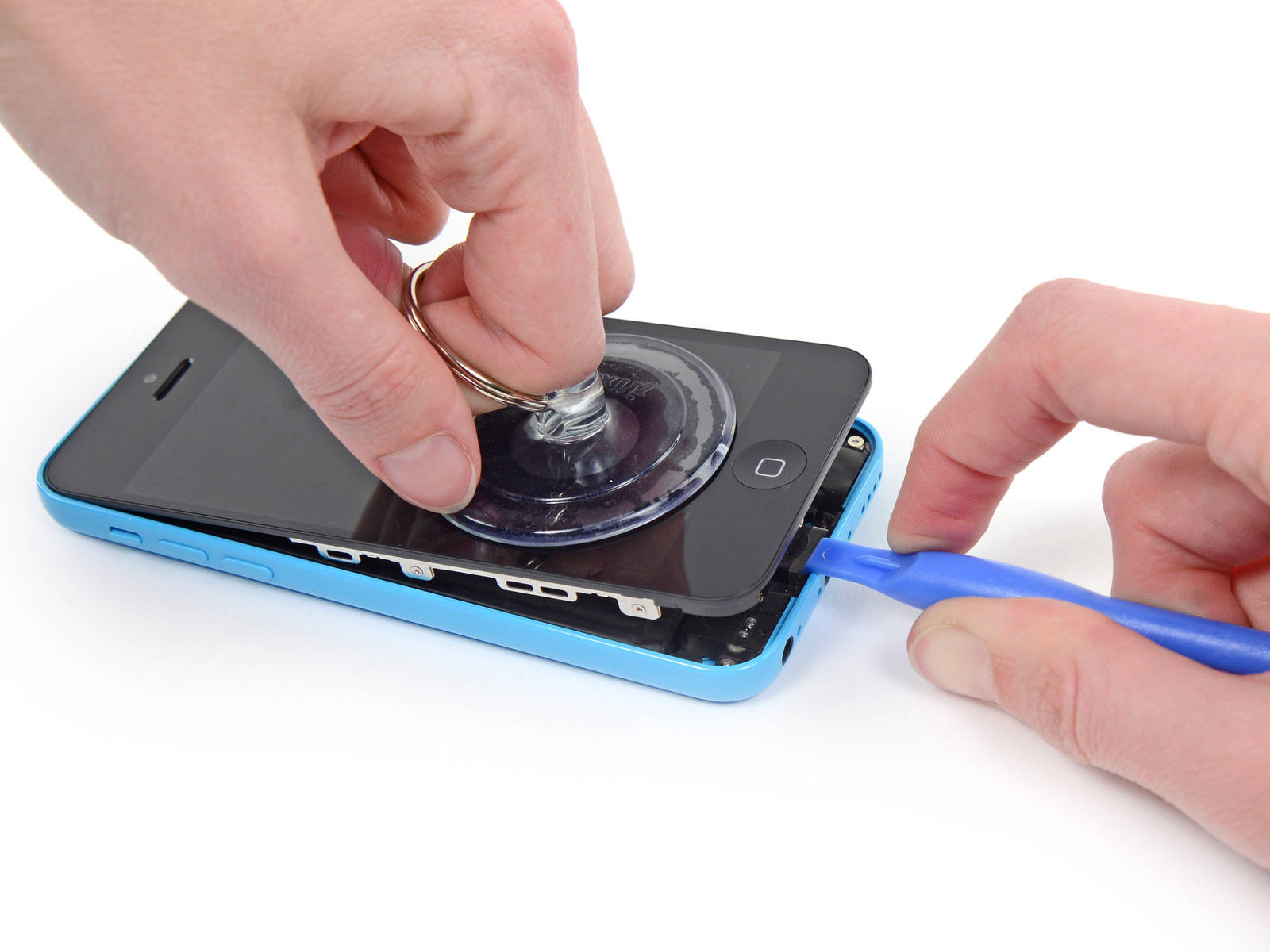

• Пластиковым инструментом для вскрытия, аккуратно придавите края заднего корпуса вниз, от агрегата передней панели, и одновременно тянете присоску.
• Задняя панель прикреплена к передней сборке с помощью нескольких зажимов, и поэтому Вам придется использовать присоску и пластиковый инструмент в комбинации для того, чтобы открыть переднюю панель сборки.

Шаг 6

• Потяните пластиковую утолщение для того, чтобы отпустить вакуумную защиту в всасывающей чашечке (в присоске).
• Уберите всасывающие чашечки с дисплея устройства.

Шаг 7

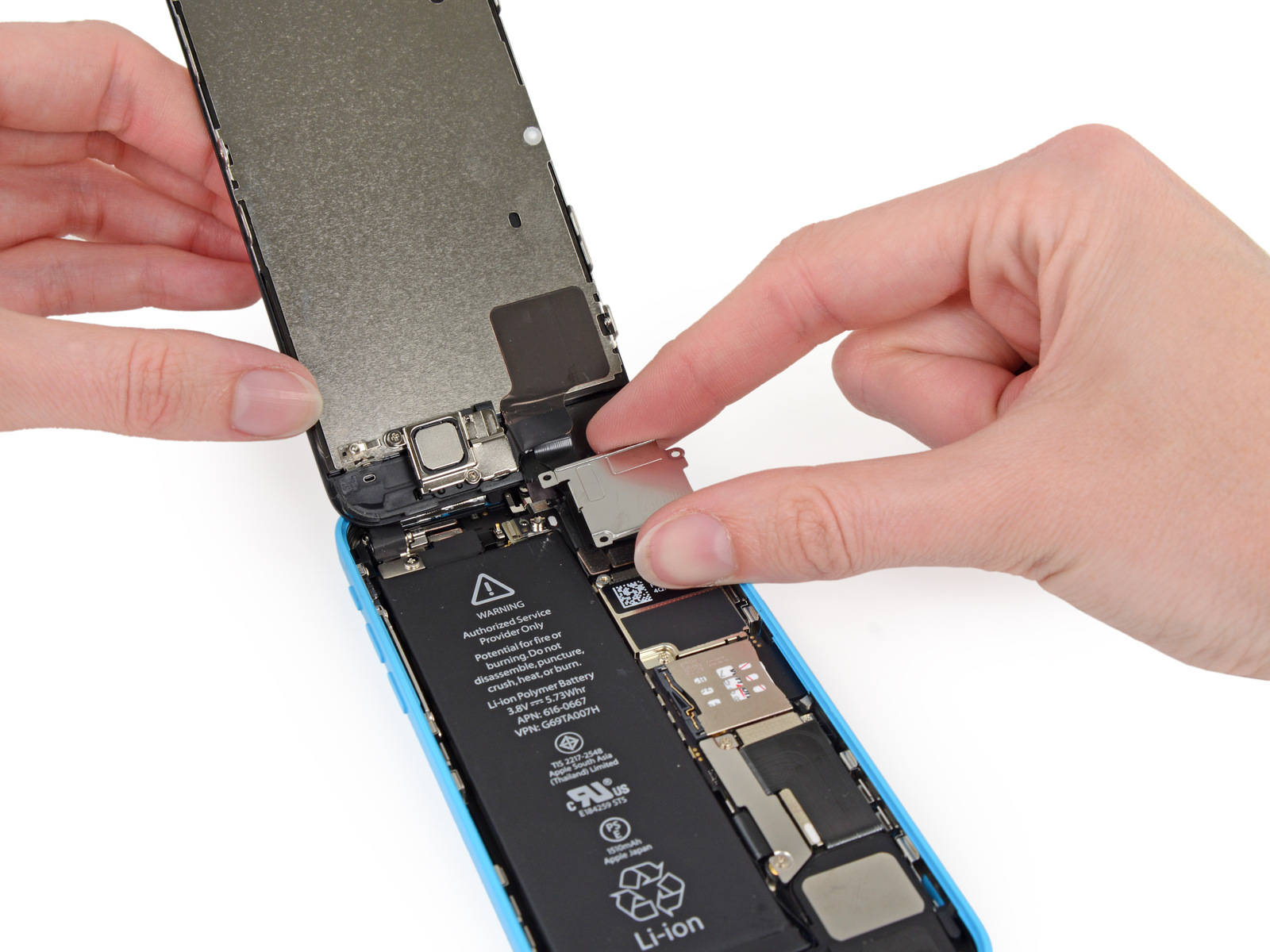

• Поднимите конец кнопки home передней панели для того, чтобы получить доступ к разъёмам, которые находятся рядом с верхней стороной телефона.
• Во время следующих нескольких шагов, до того, как вы уберете сборку передней панели, держите его под углом 90º по отношению к заднему корпусу.

Шаг 8

• Уберите следующие винты Phillips #000, которые закрепляют кабельный кронштейн агрегата передней панели в логическую плату:
• Два винта 1.3 мм
• Один винт 1.7мм
• Один винт 3.25 мм

Шаг 9

Снимите кабельный кронштейн передней панели с логической платы.

Шаг 10

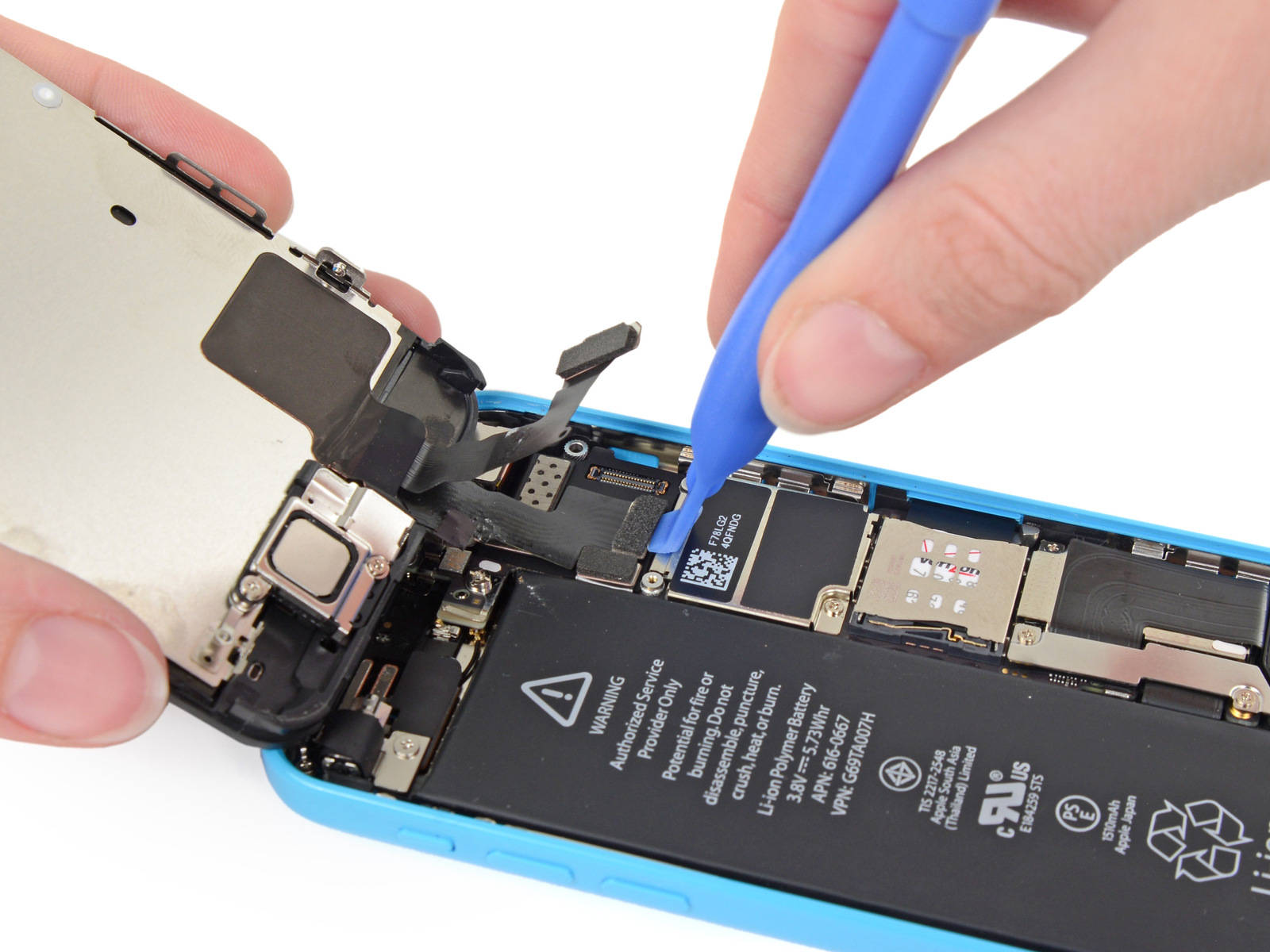

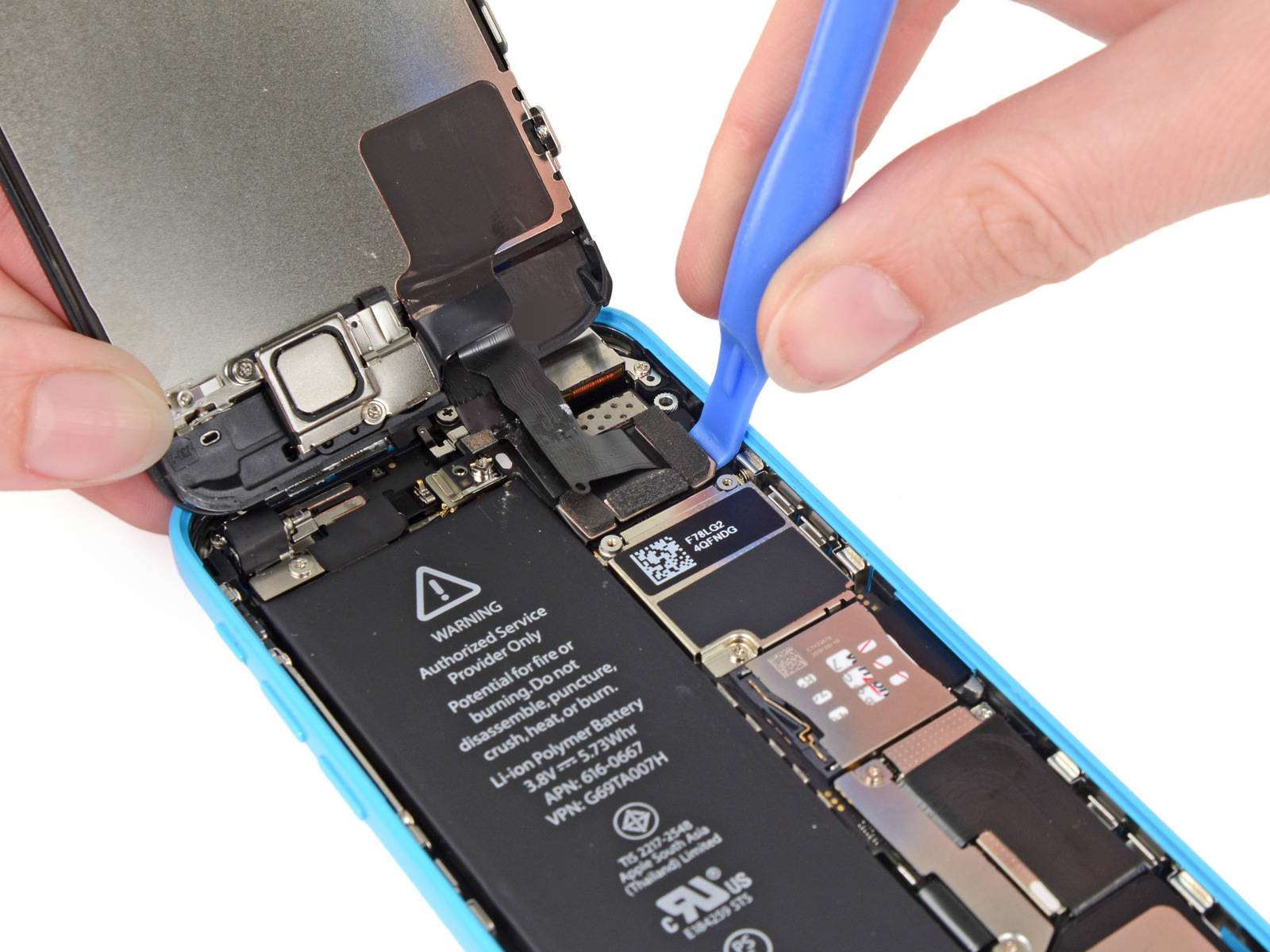

• Используйте пластиковый инструмент для того, чтобы отсоединить фронтальную камеру и разъем датчика кабеля.
• Удостоверьтесь что, Вы отделяете только на разъёме, и не вырываете всю розетку на логической плате.

Шаг 11

• Отсоедините дигитайзерный кабель.
• LCD и дигитайзерные разъемы находятся на одной и той же сборки кабеля, так что приподнимая дигитайзерный разъем вы отсоедините оба разъема. Дважды проверьте, действительно ли два кабеля полностью отсоединены перед тем как убрать дисплей.

• Во время обратной сборки вашего телефона, кабель LCD может внезапно исчезнуть с соединителя. Это может привести к белой линии или пустому экрану при неплотном соединении. Если это произойдет, просто пере подключите кабель и включите питание телефона. Лучший способ переподключить саму батарею.

Шаг 12

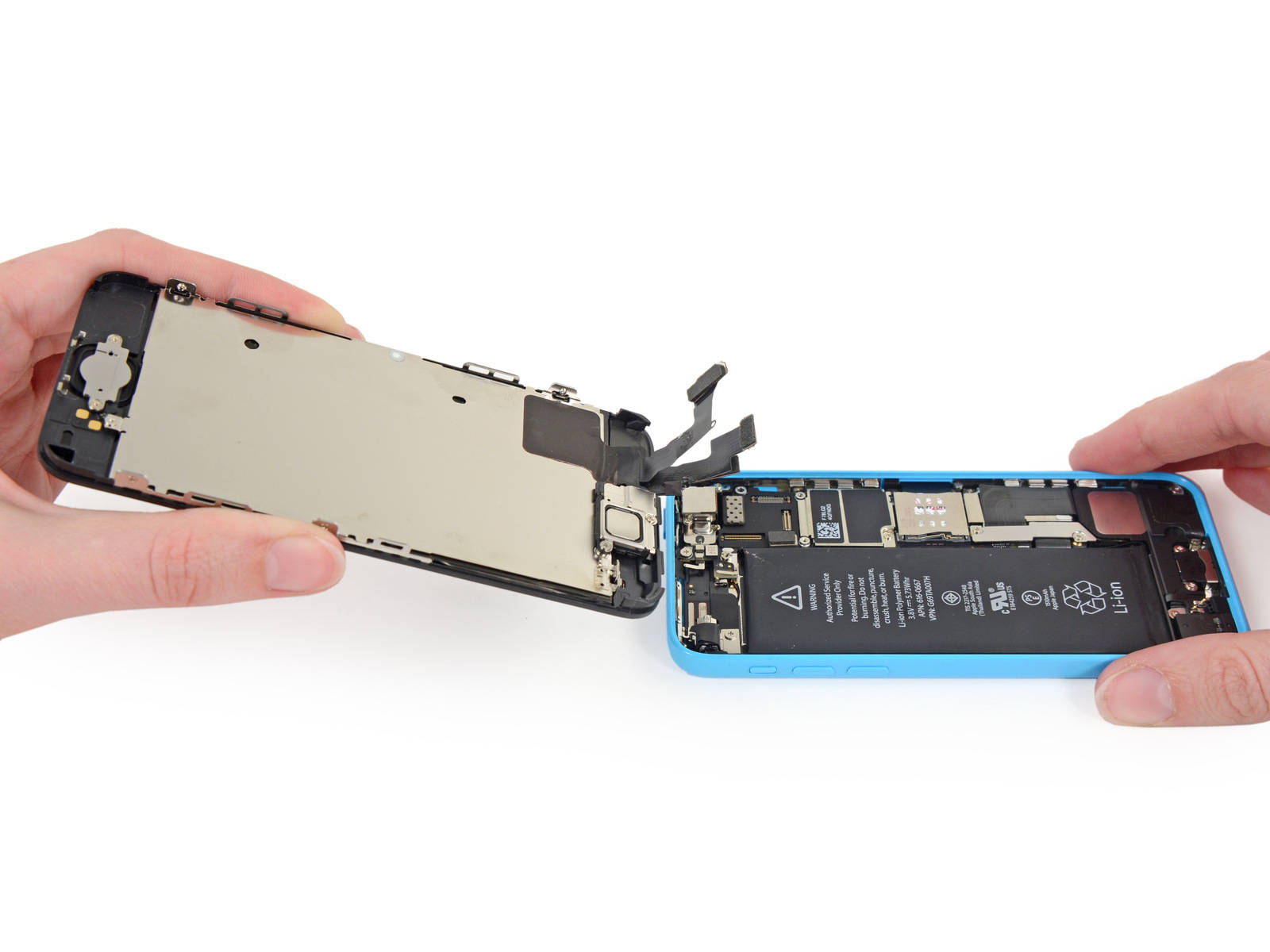

Удалите переднюю панель сборки с заднего корпуса.

Шаг 13 — Сим-карта

• Полностью выключите ваш телефон, перед тем как извлечь СИМ карту и лоток.

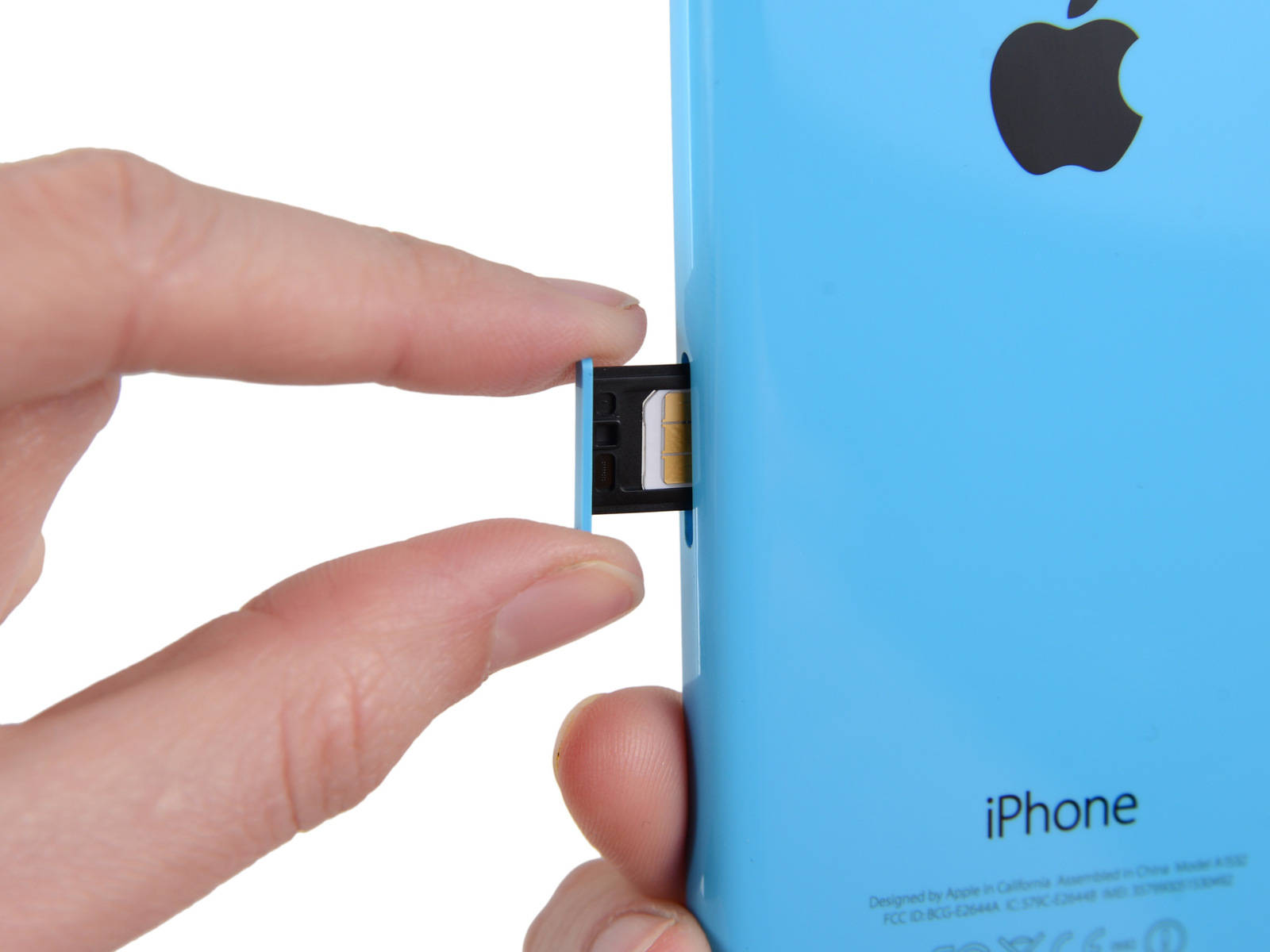

• Всуньте прибор для извлечения СИМ карты или же скрепку для бумаг в маленькое отверстие в лотке СИМ карты.
• Придавите прибор для извлечения СИМ карты внутрь для того, чтобы извлечь лоток.
• Это может потребовать от вас довольно таки большой силы.

Шаг 14

• Извлеките лоток СИМ карты из вашего iPhone.
• Во время обратной сборки, убедитесь, что СИМ карта находиться в правильном положении по отношению к лотку.

Шаг 15

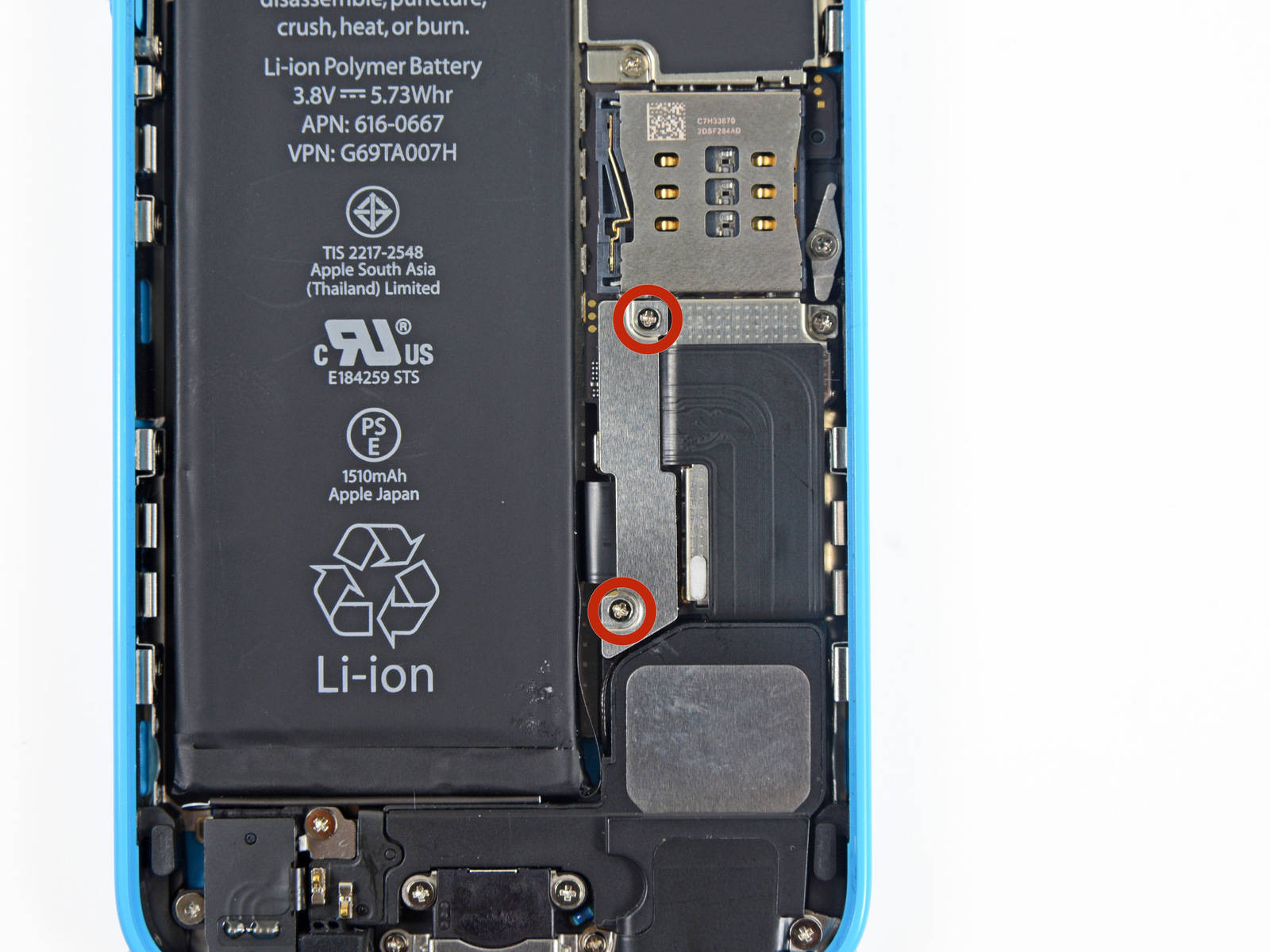

• Уберите два винта 1.6 мм Phillips #000, крепящие металлическую крышку аккумуляторного разъема кронштейна к логической плате.

Шаг 16

Извлеките металлический разъем для батареи с iPhone.

Шаг 17

Используйте пластмассовый инстремунт для того, чтобы отделить разъём батареи верх от своего гнезда на материнской плате.

Шаг 18 — СИМ эжектор ( выталкиватель )

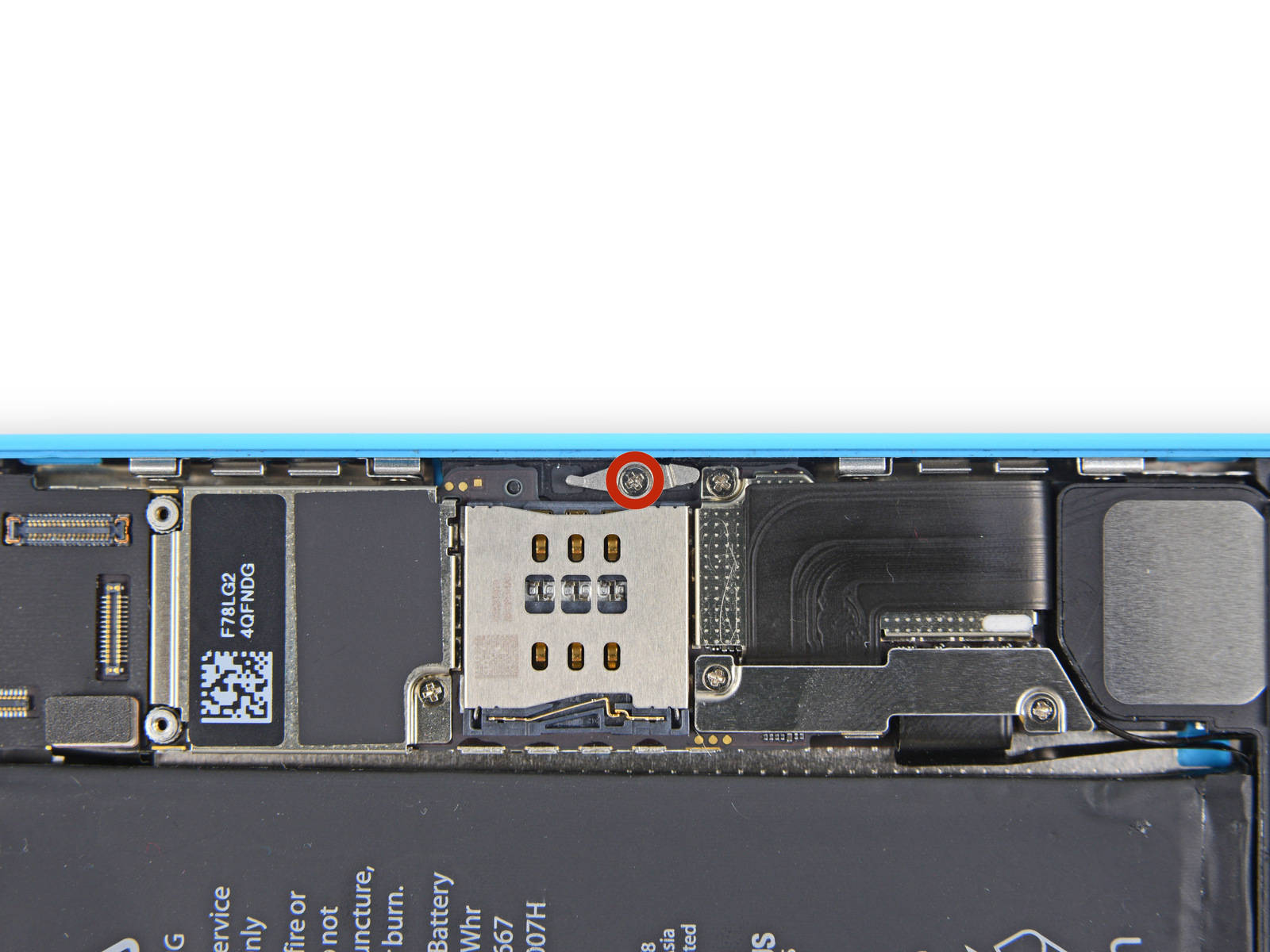

• Извлеките винт 2.0 мм Phillips #000 крепящий СИМ-конектор.

Шаг 19

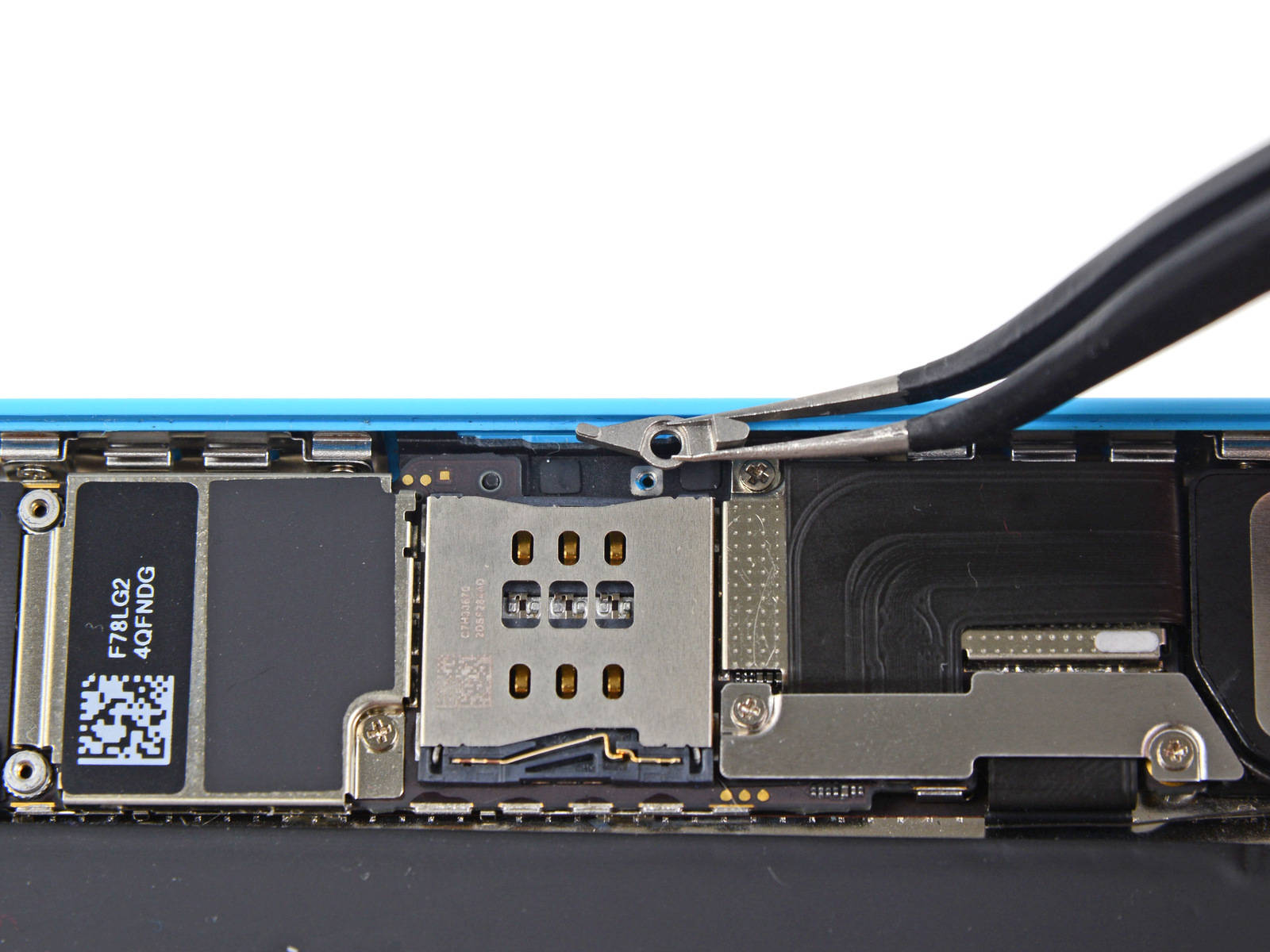

• С помощью набора пинцетов уберите СИМ-конектор из телефона.
• Запомните расположение деталей для обратной сборки: поднятая часть конектора должна располагаться в самом близком расположении по отношению к нижней части телефона.

Шаг 20 — Батарея

Проведите пластмассовым инструментом между батареей и гнездом для подключения наушников для того, чтобы найти клейкую ленту батареи.

Шаг 21

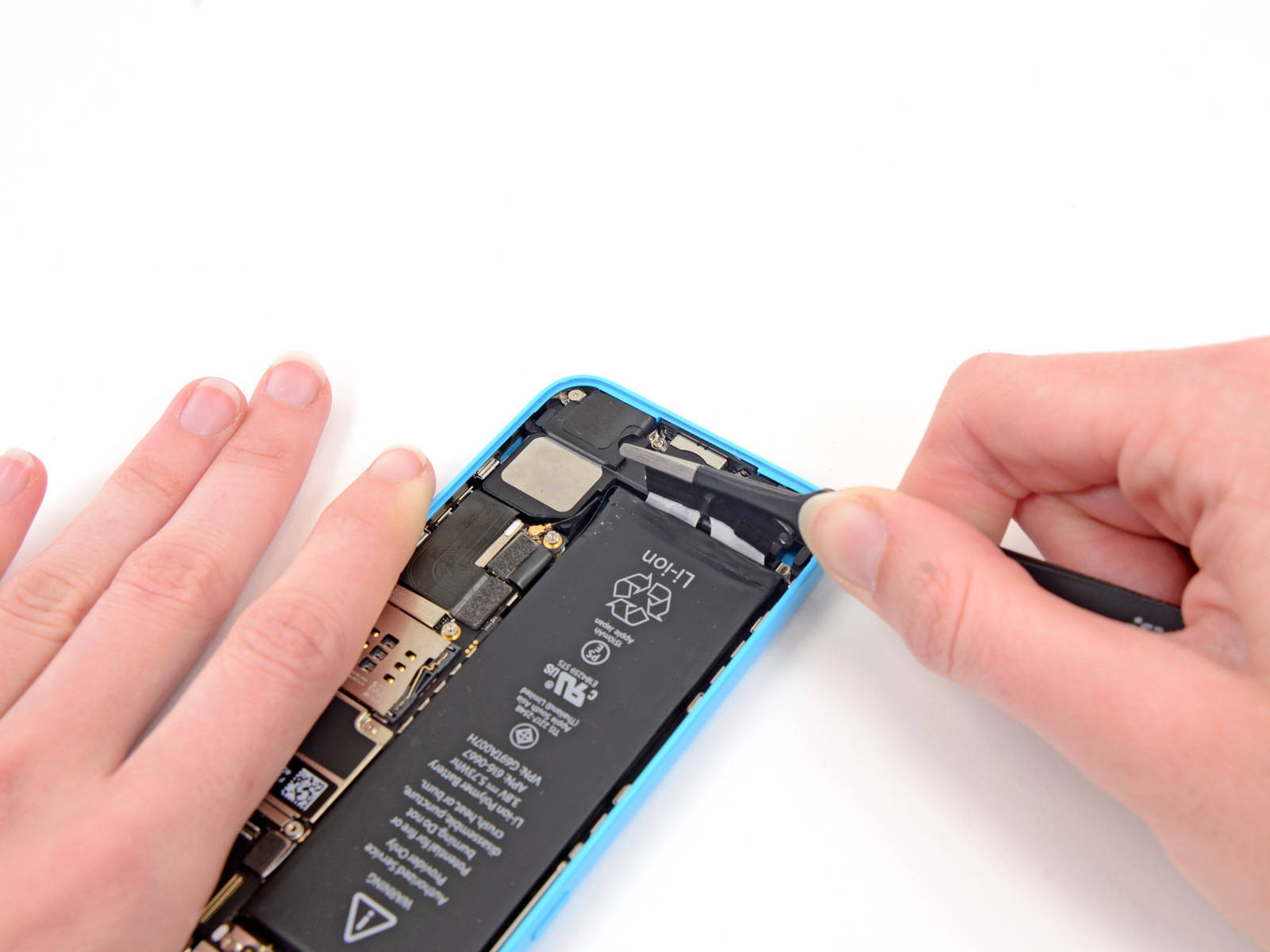

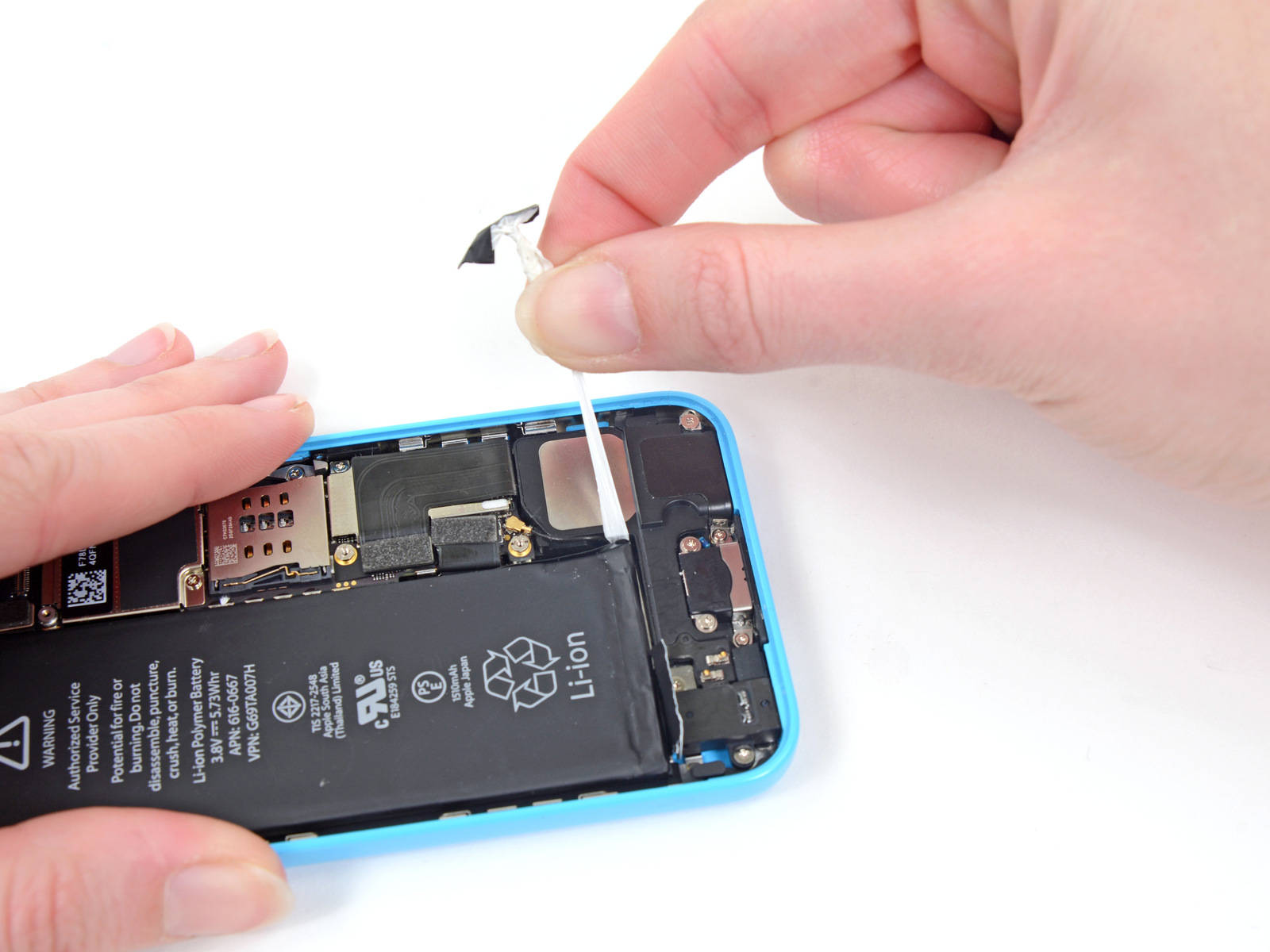

• С помощью пару пинцетов потяните клейкую ленту батареи с телефона.

Шаг 22

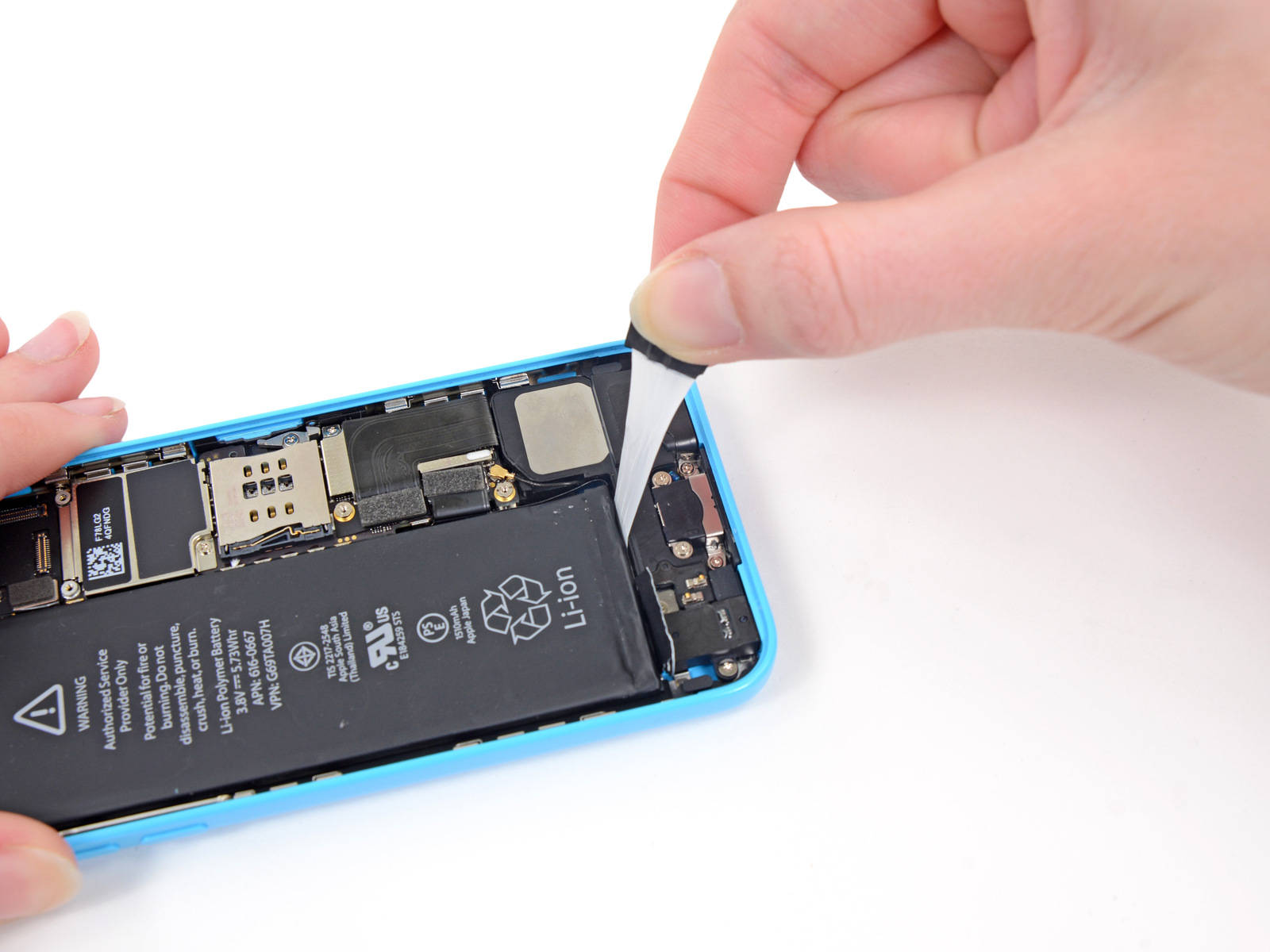

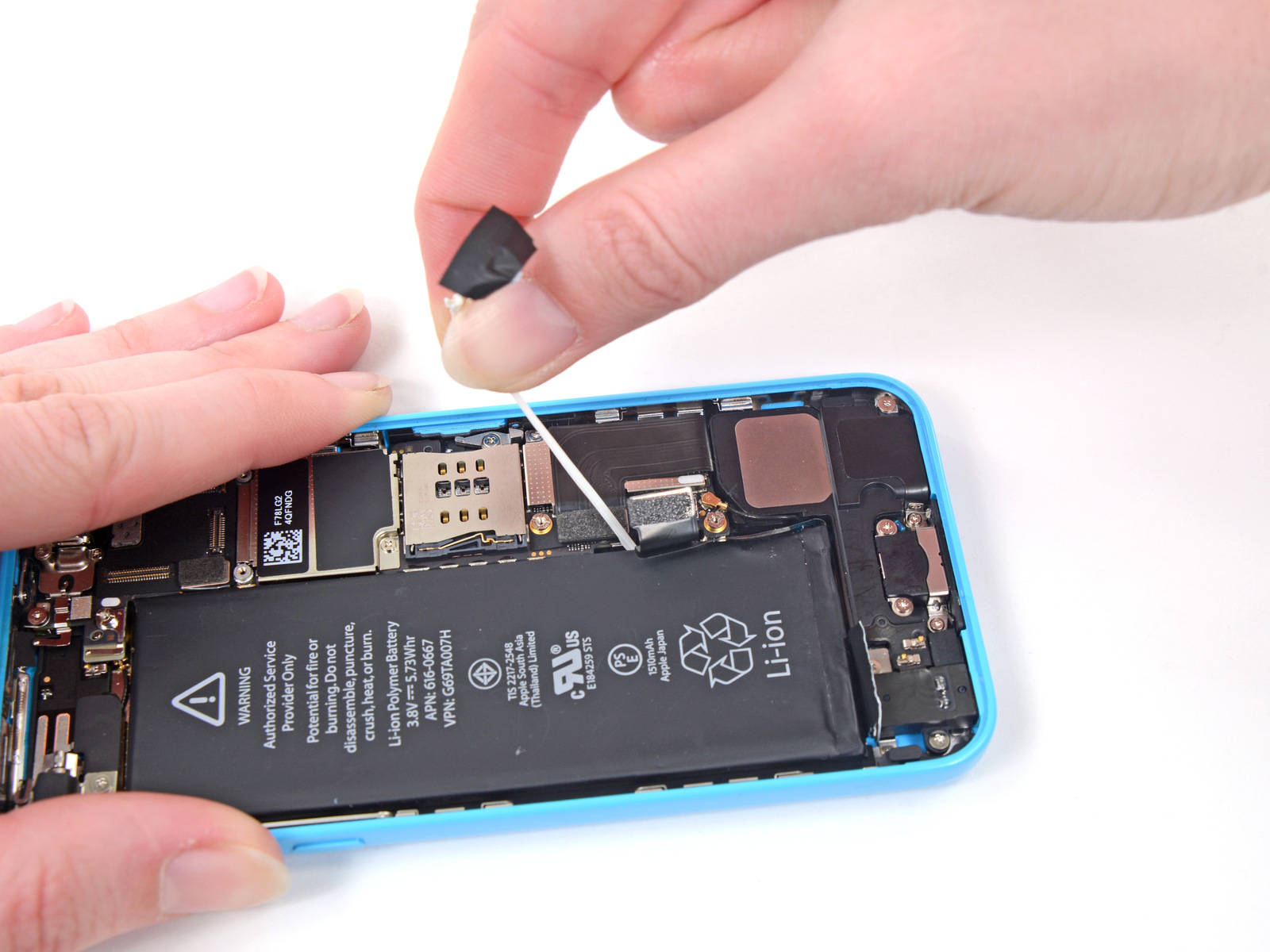

• Перережьте черную ленту батареи, находящуюся между двумя белыми клейкими лентами, которая разделяет их.

Шаг 23

• Натяните внутреннюю петлю равномерно вверх.
• Не скручивайте петлю; Постарайтесь держать клейкую ленту плоско, в широко развернутом состоянии. Если клейкая лента скрутиться в тонкую полоску, она может порваться.
• Удостоверьтесь, что вы не тяните ленту против какого-либо компонента телефона, в ином случае эти компоненты могут повредить клей и привести к тому, что лента оторвется.

Шаг 24

• Протяните ленту аккуратно по краям батареи.
• Оторвите ленту с батареи, идя вокруг батареи остерегайтесь острых углов.

Шаг 25

Тяните ленту вокруг батареи до тех пор, пока лента не выйдет из телефона.

Шаг 26

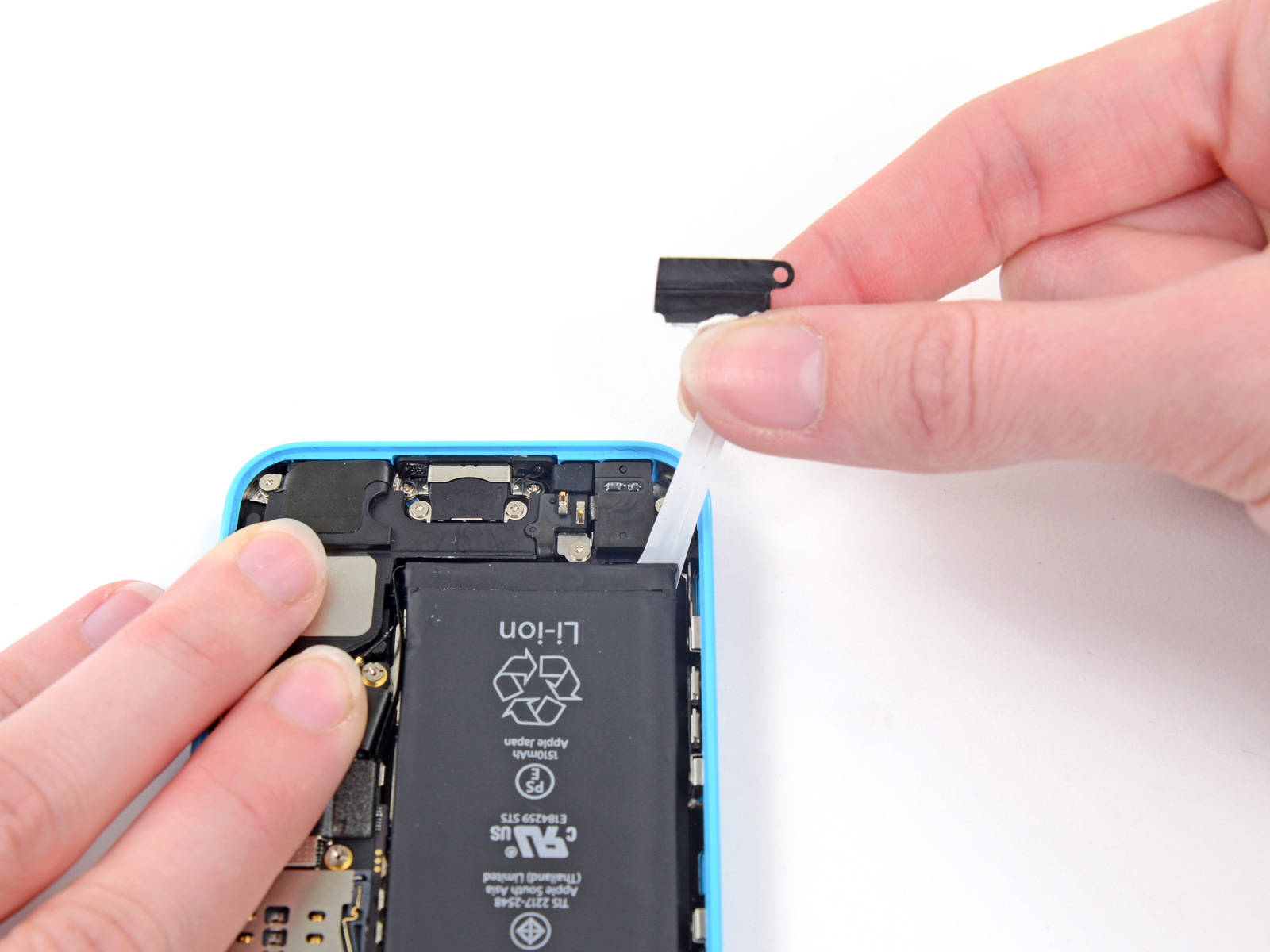

• Потяните вторую, наружную клейкую ленту батареи наверх, аккуратно вокруг батареи.

Шаг 27

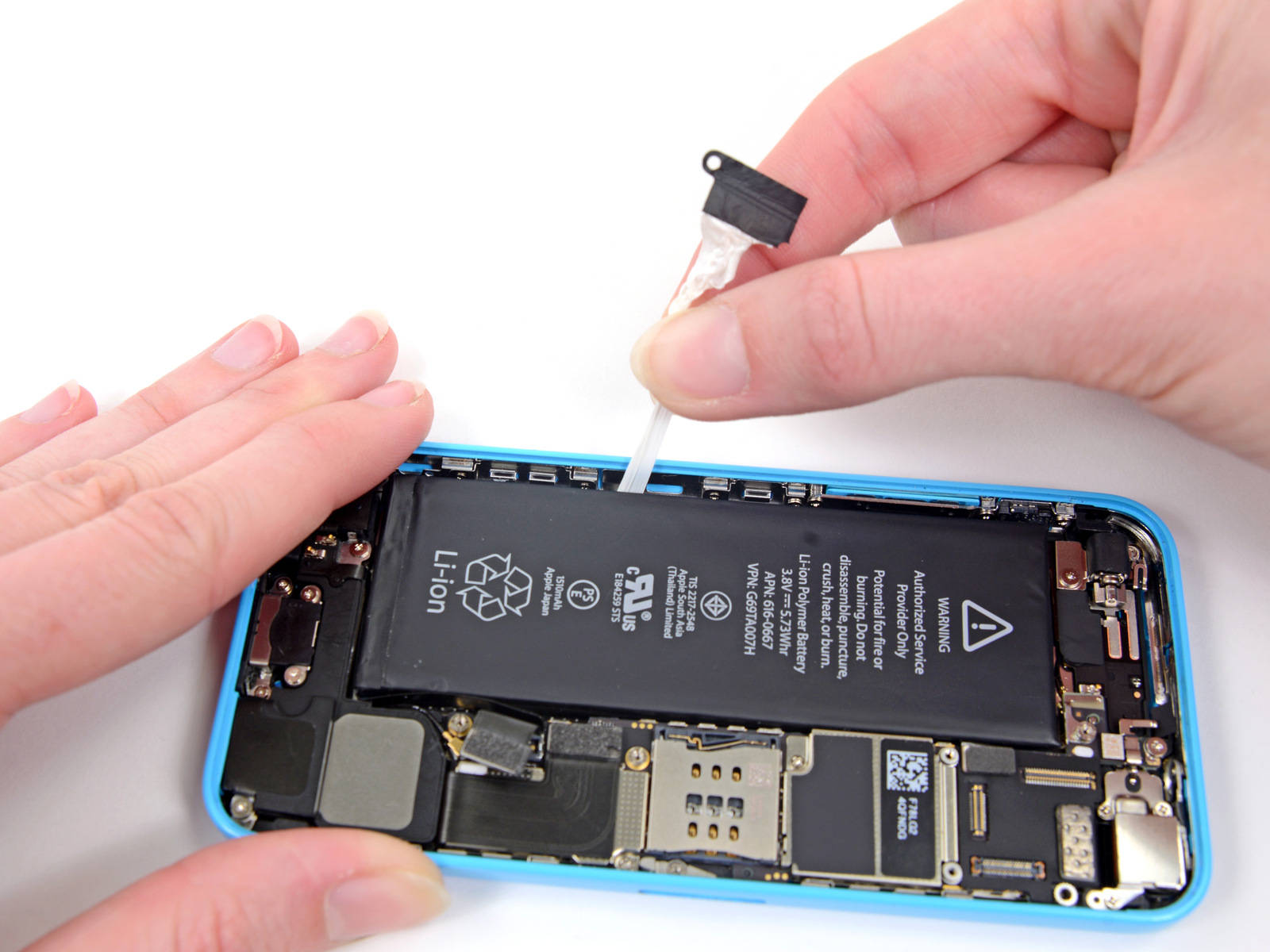

• Протяните ленту по краям батареи, пока она не освободиться от телефона.

Шаг 28

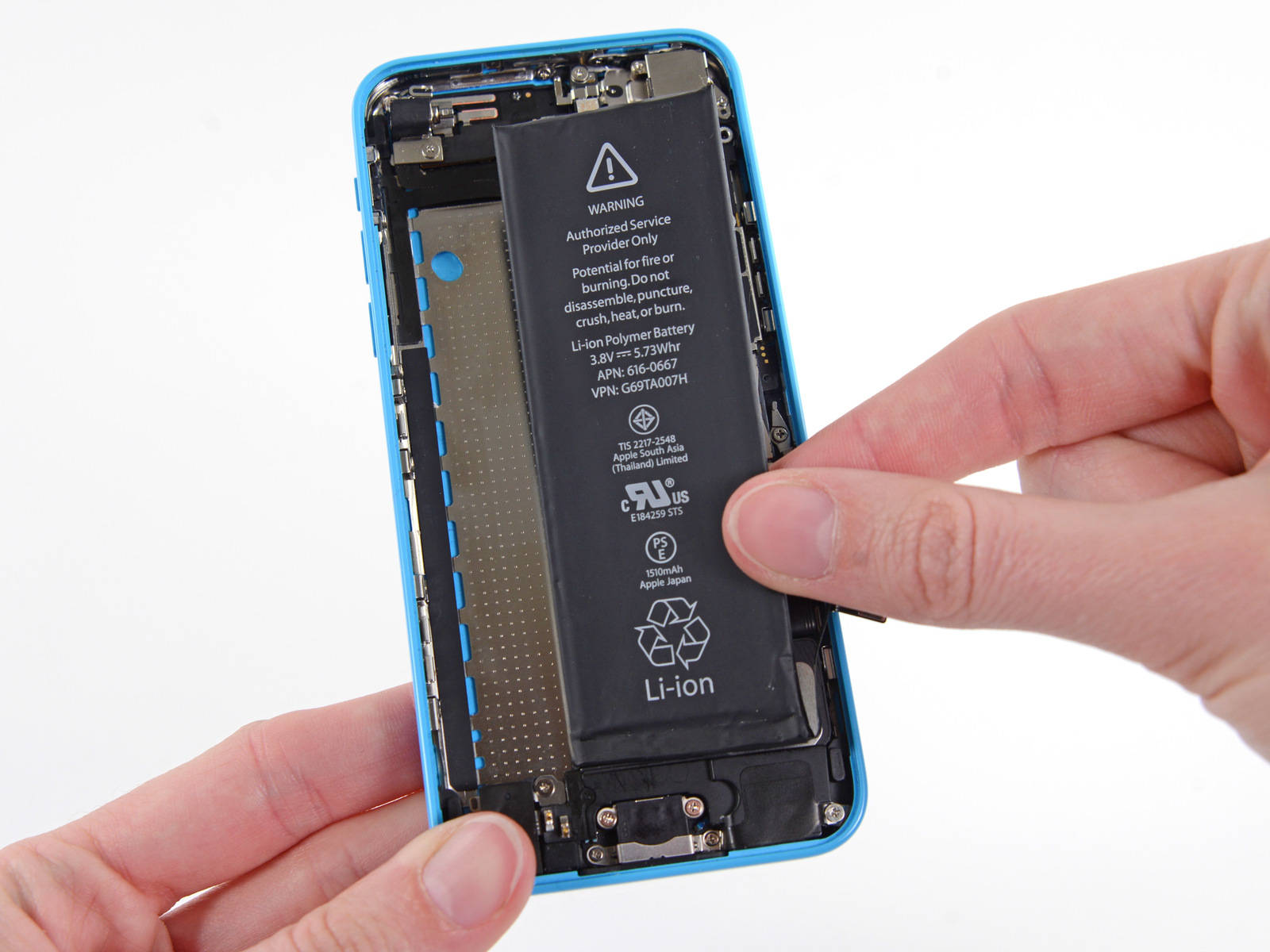

• Извлеките батарею с вашего iPhone.
• В случае если одна или обе клейких лент оторвались, и вы не можете достать их с помощью пинцетов, не вынимайте батарею с телефона. Продолжите со следующих шагов для того, чтобы безопасно извлечь вашу батарею.

Шаг 29 — Извлечение батареи с помощью скрытого клея

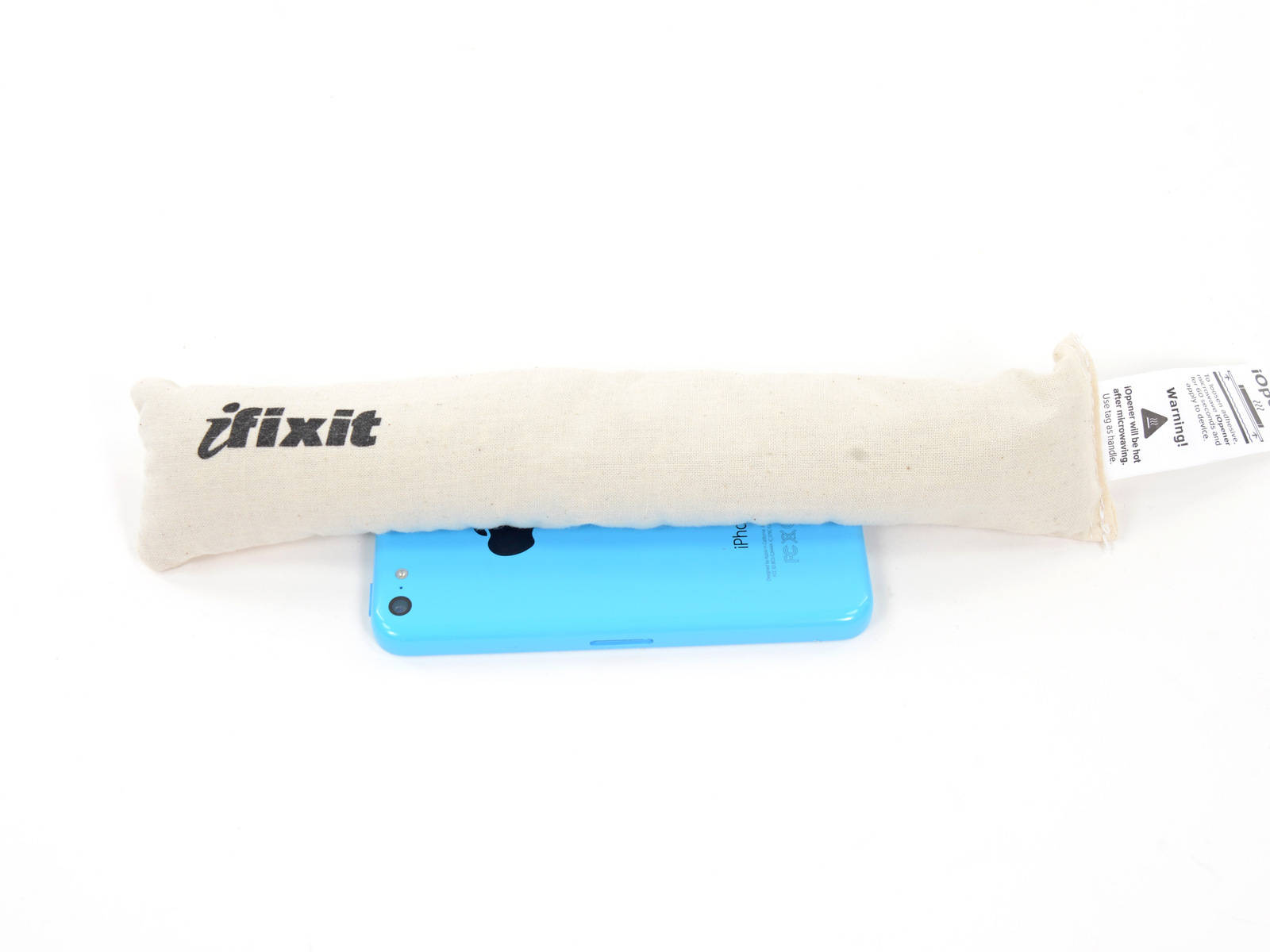

• Следуйте инструкциям подогрева iOpener для того, чтобы благополучно подогреть клей, который крепит вашу батарею к задней крышке.
• Будьте осторожны, когда вы будете брать в руки корпус, так как он будет достаточно горячим.
• Поставьте iOpener на заднюю сторону iPhone прямо на камеру. Разгладьте его чтобы был хороший контакт между задней стороной iPhone и iOpener.
• Оставьте iOpener на iPhone на примерно 90 секунд перед попыткой изъять батарею.

Шаг 30

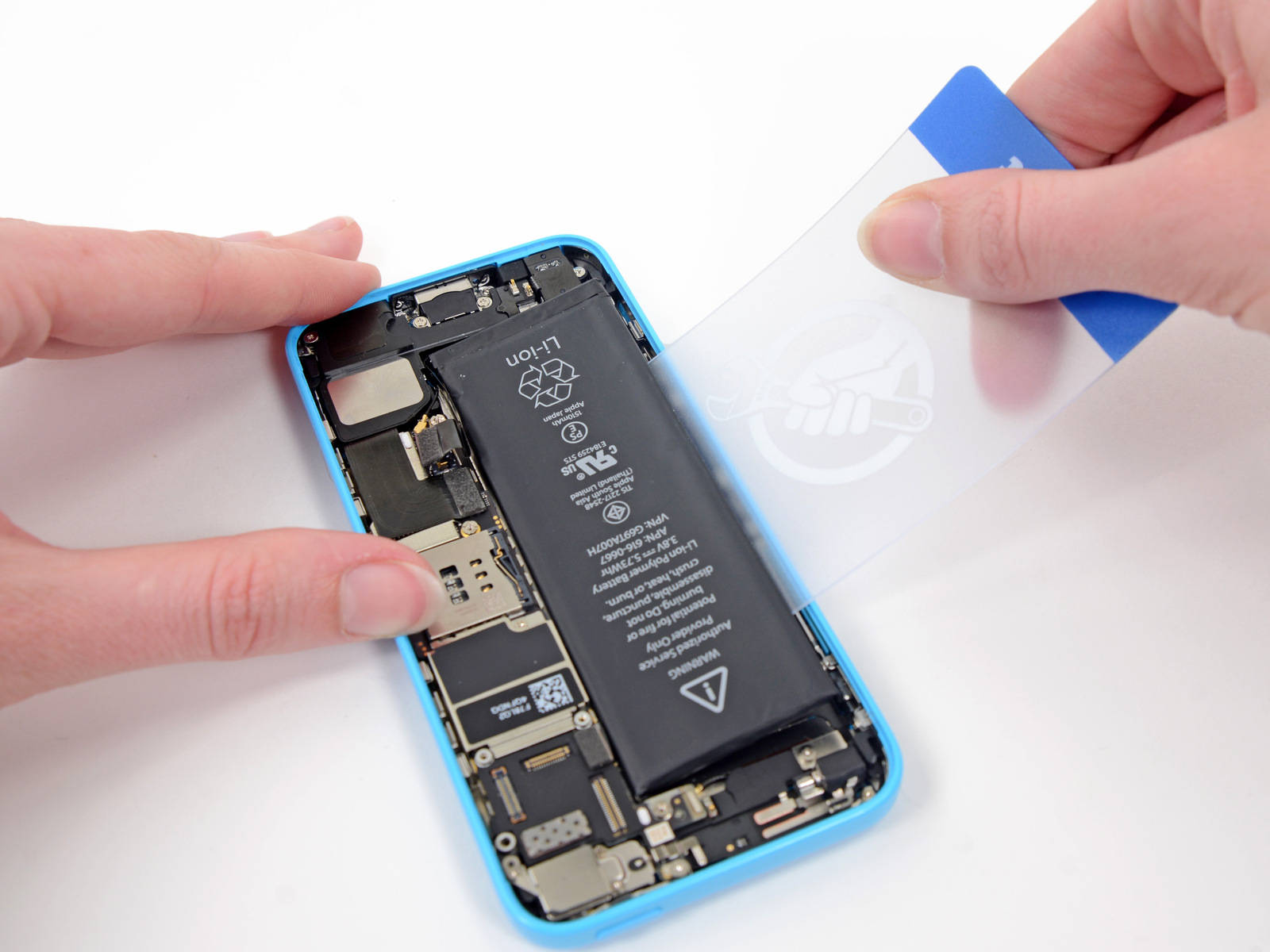

• Аккуратно втисните пластиковую карту под батарею с ближайшей стороны к материнской плате.
• Плавно двигайте картой под батареей от верхней стороны до нижней стороны, толкая в сторону конца корпуса.
• Если понадобиться, повторите эту же процедуру с корпусной стороной батареи.

Шаг 31

• Поднимите и извлеките батарею из iPhone.
• При этом не должно быть никакого сопротивления. Если батарея до сих пор застряла, заново подогрейте iOpener и поднимите снова.

Шаг 32 — Сборка Порта заряда

С помощью пластикового прибора для вскрытия снимите контактный кабель пружины кнопки Home с корпуса динамика.

Шаг 33

• Удалите следующие винты крепящие корпус динамика к заднему корпусу:
  • Два винта 2.7 мм Phillips #000
  • Один винт 2.2 мм Phillips #000

Шаг 34

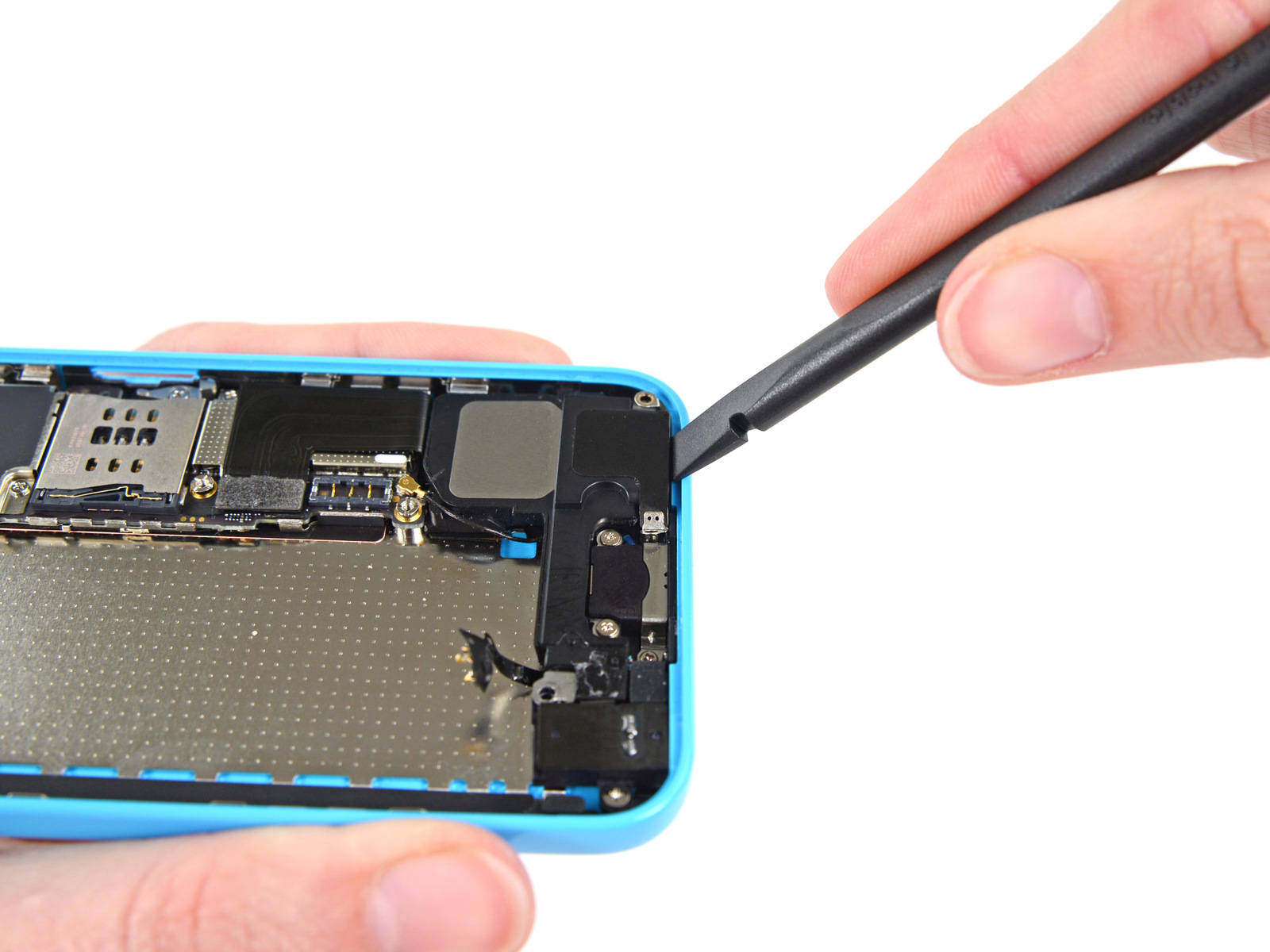

С помощью пластмассового инструмента осторожно приподнимите корпус динамика вверх от заднего корпуса.

Шаг 35

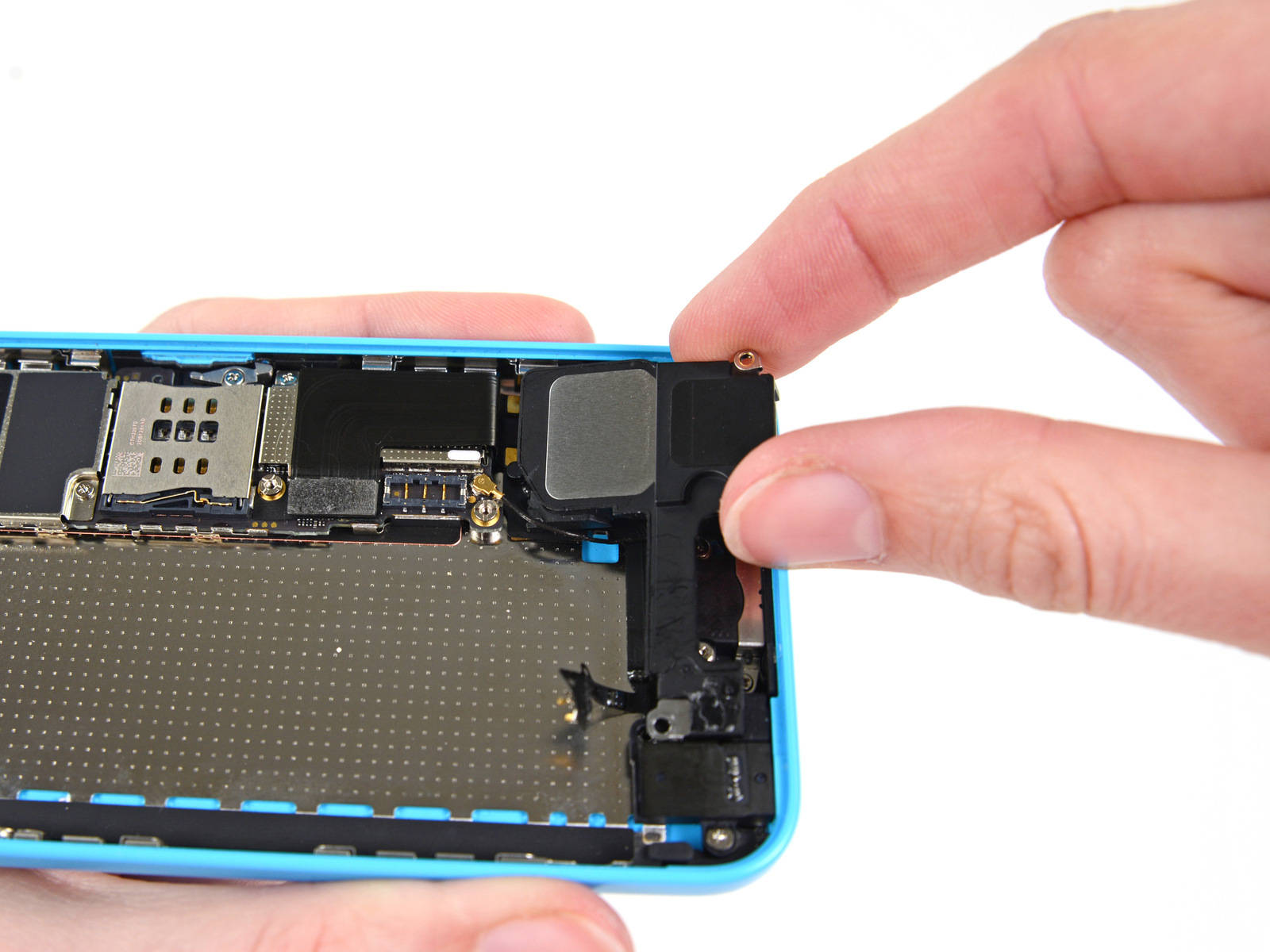

• Извлеките корпус динамика. Будьте осторожны и не дотрагивайтесь до кабеля антенны.

Шаг 36

• Дальнее правое отверстие для винта в динамике имеет контактный кронштейн, который обернут вокруг него. Уберите его и запомните месторасположение для обратной сборки.
  • Плоская часть контактного зажима должна располагаться напротив динамика.
• Кронштейн регулировки находящийся в дальнем конце сборки динамика является приклеенным, но может оторваться в случаи агрессивного, неаккуратного обращения.
  • Угловой конец должен быть на одной линии с наружным краем динамика.

Шаг 37

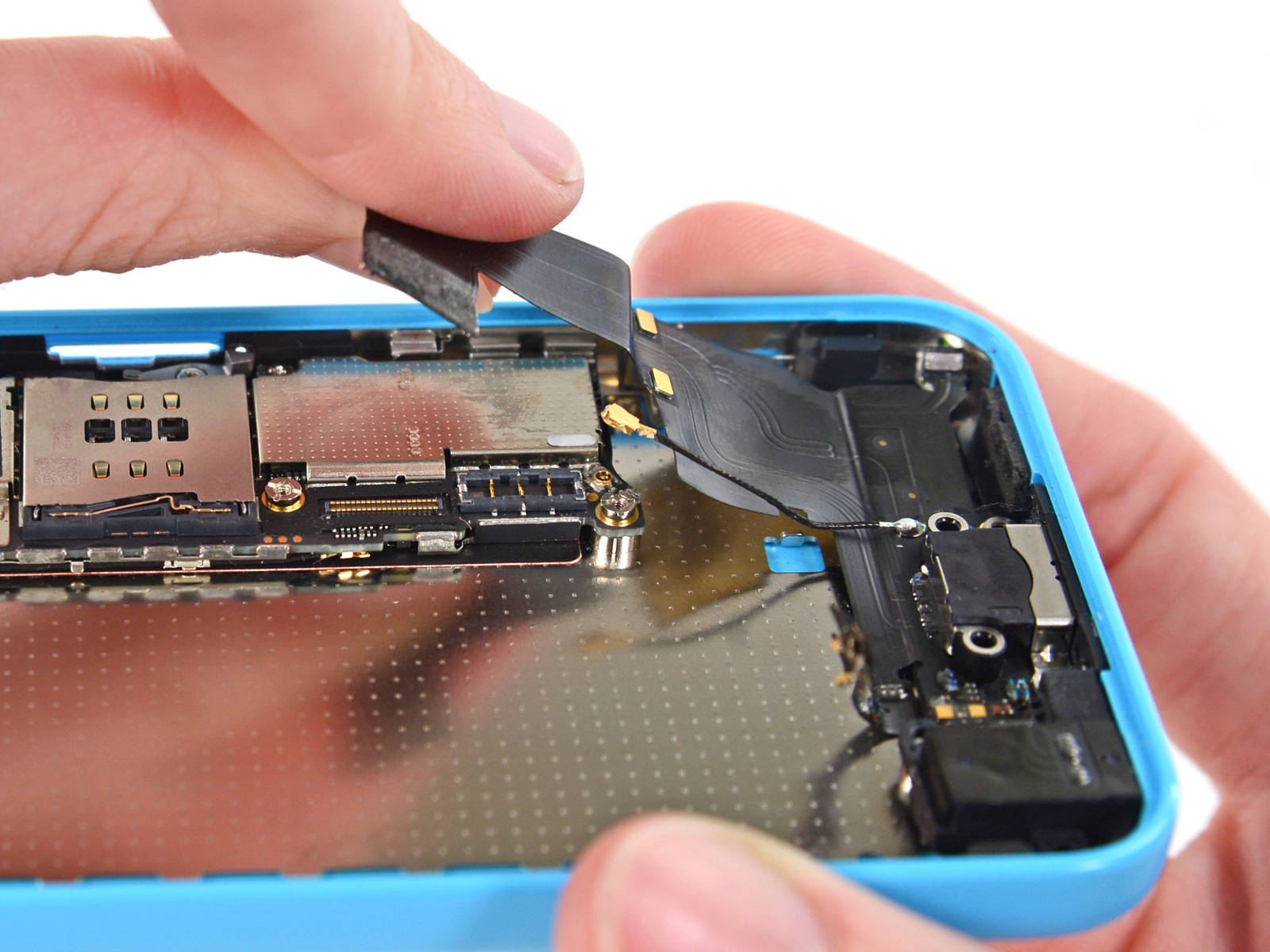

• С помощью пластикового прибора для вскрытия отсоедините шлейф порта заряда со его гнезда на материнской плате.

Шаг 38

Шлейф порта заряда слегка прикреплен к щиту на логической плате. С помощью плоского конца инструмента аккуратно снимите кабель.

Шаг 39

Отсоедините разъем антенны Wi-Fi с основания на логической плате.

Шаг 40

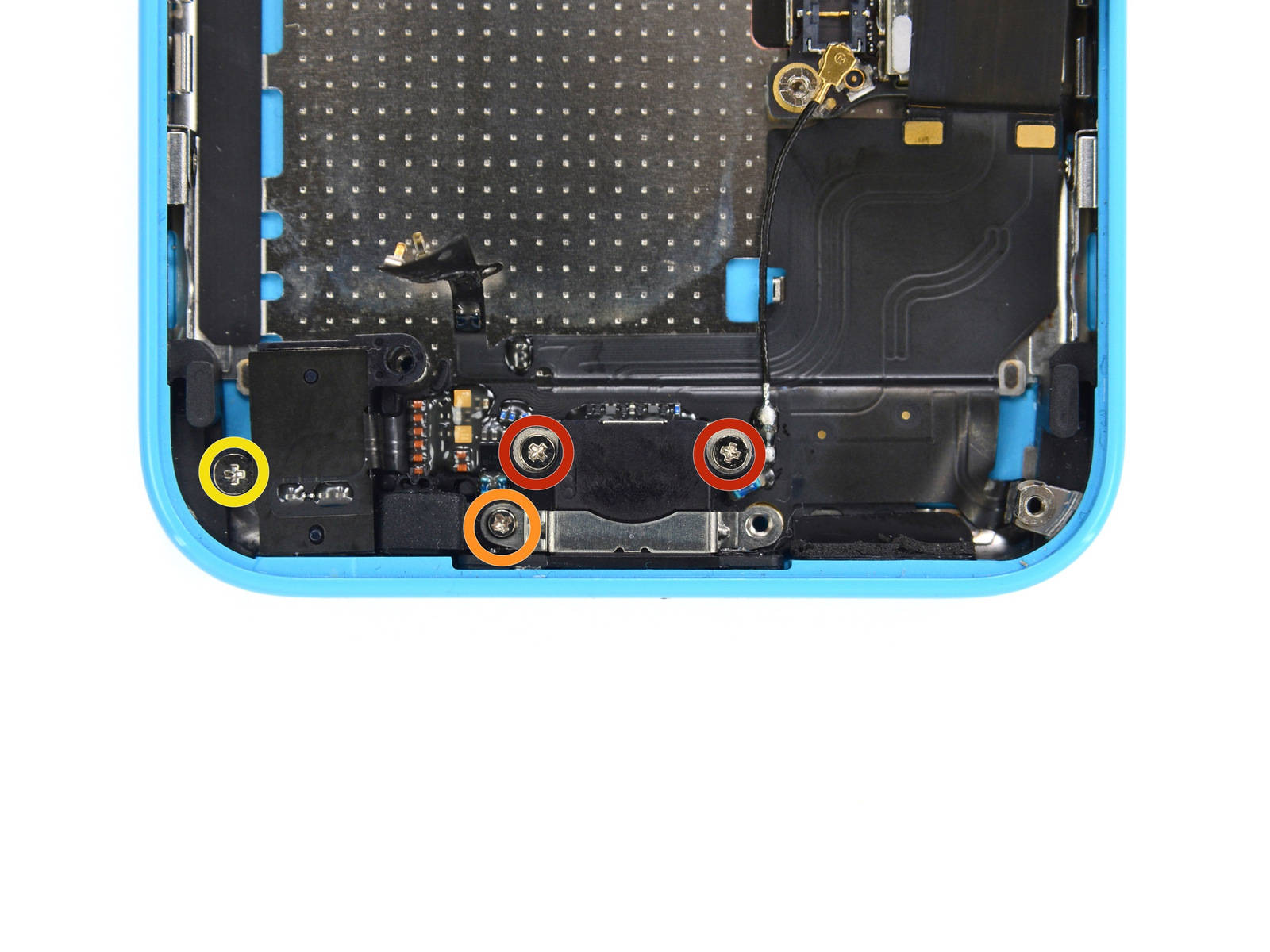

• Извлеките следующие винты, которые крепят порт заряда к заднему корпусу:
  • Два винта 3.4 мм Phillips #000
  • Один винт 2.2 мм  Phillips #000
  • Один винт 2.7 мм Phillips #000

Шаг 41

• Аккуратно отсоедините порт заряда от заднего корпуса.

Шаг 42

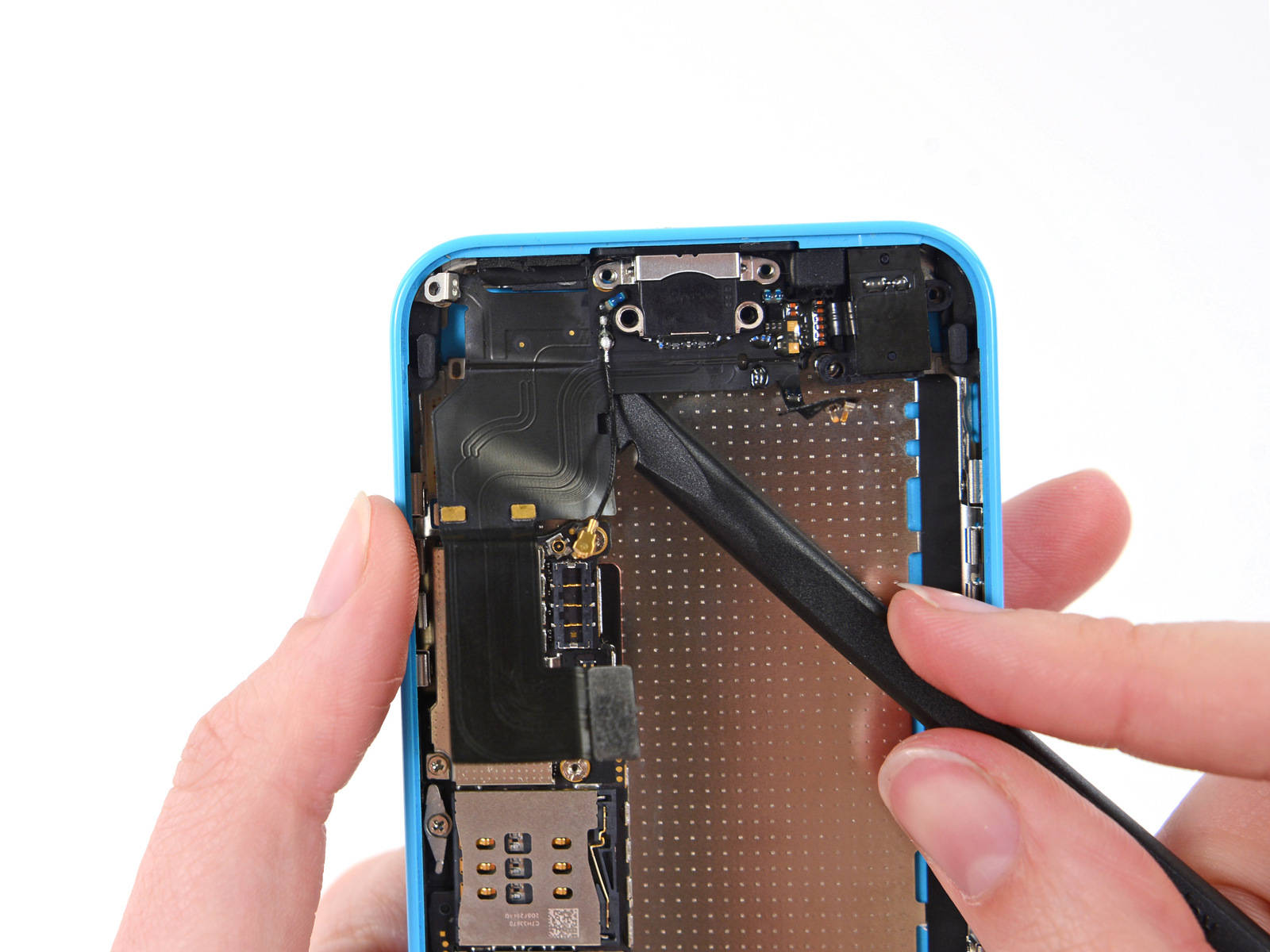

Вам может понадобиться использовать плоский конец инструмента для того, чтобы полностью освободить порт заряда.

Шаг 43

Извлеките порт заряда.

Шаг 44 — Логическая Плата

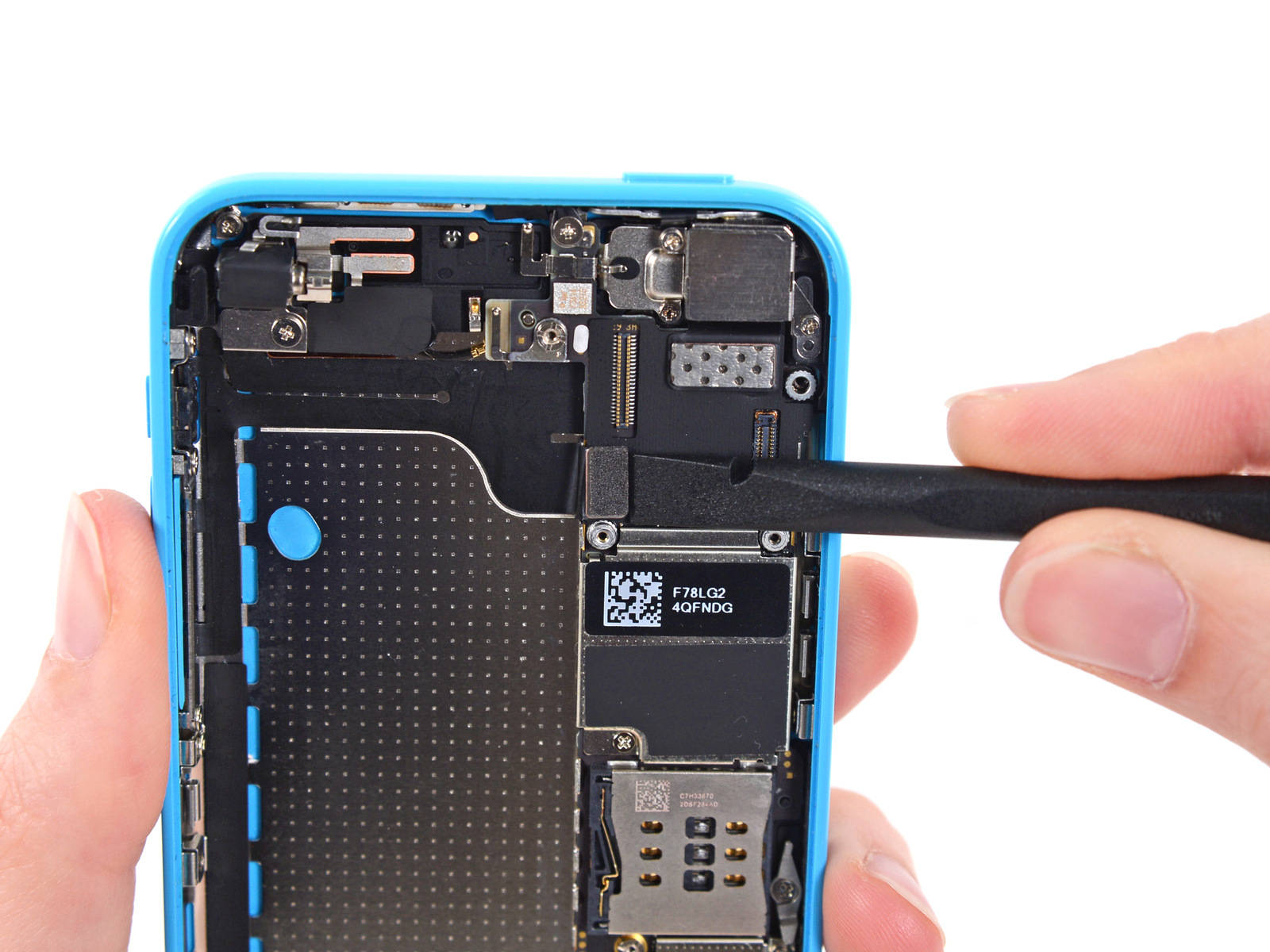

• С помощью пластмассового инструмента отсоедините разъем шлейфа аудио контроля от его гнезда на логической плате.
• Отсоедините разъем шлейфа задней фронтальной камеры от его гнезда на логической плате.

Шаг 45

Маленький кусок ленты может загородить заземляющий зажим логической платы. В этом случаи, с помощью пару пинцетов удалите ленту.

Шаг 46

• Извлеките следующие винты, крепящие заземляющий зажим логической платы к заднему корпусу:
  • Один винт 1.2 мм Phillips #000 на верхней боковой стенке
  • Один винт 2.5 мм Phillips #000

Шаг 47

• С помощью пинцета уберите заземляющий зажим логической платы.

Шаг 48

• Извлеките следующие винты, крепящие логическую плату к заднему корпусу:
  • Два  2.3 мм. винта  Phillips
  • Три 2.7 мм. тупикового винта
    • Эти винты имеют битовую комбинацию Phillips, но мы выяснили что, лучшим инструментом для их извлечения является 2,5 мм отвертка с плоской головкой.
    • Когда будите вставлять тупиковые винты обратно, вы сможете завинтить их с помощью кончика пластмассовго инструмента, используя его в качестве отвертки.

Шаг 49

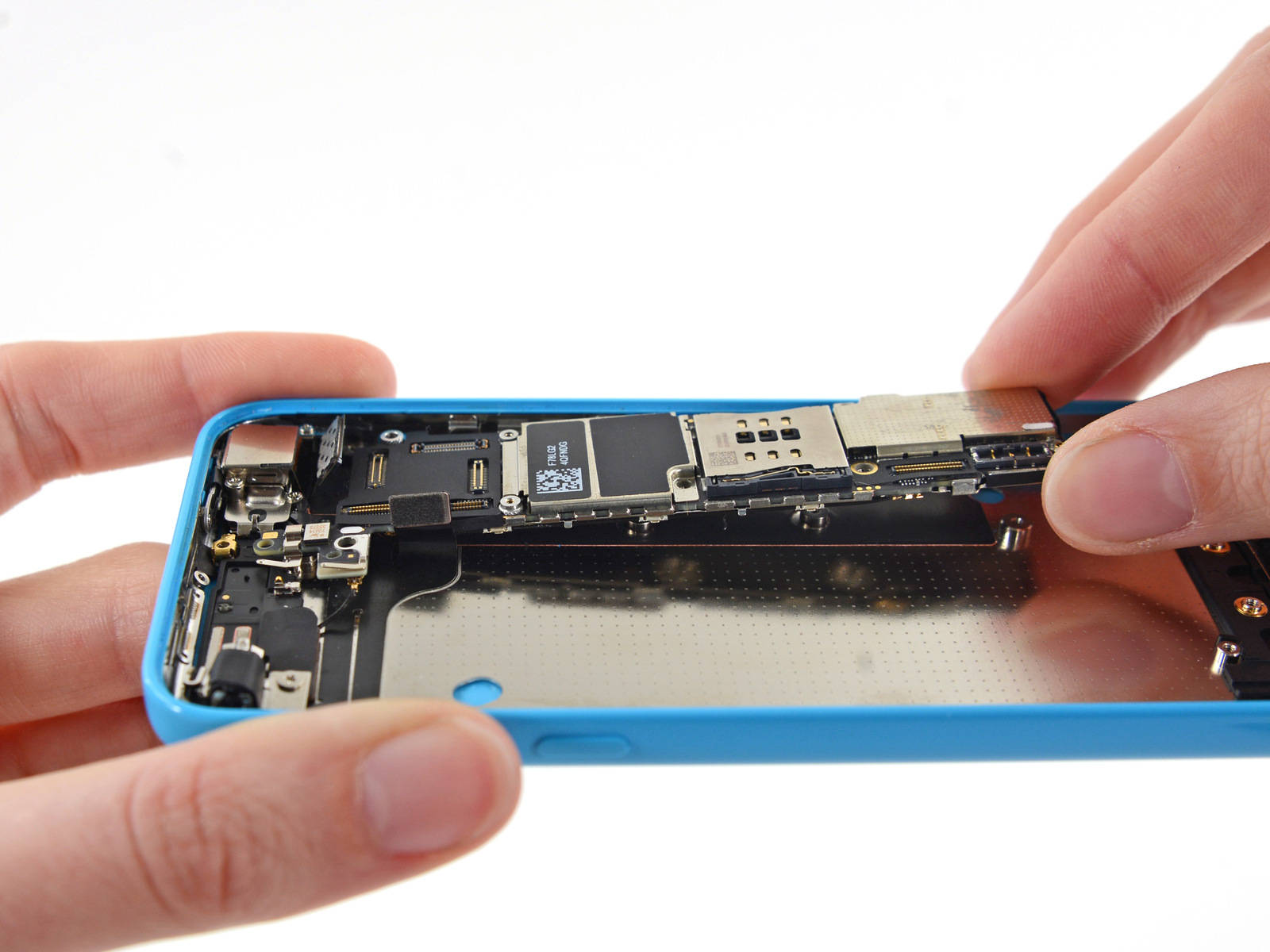

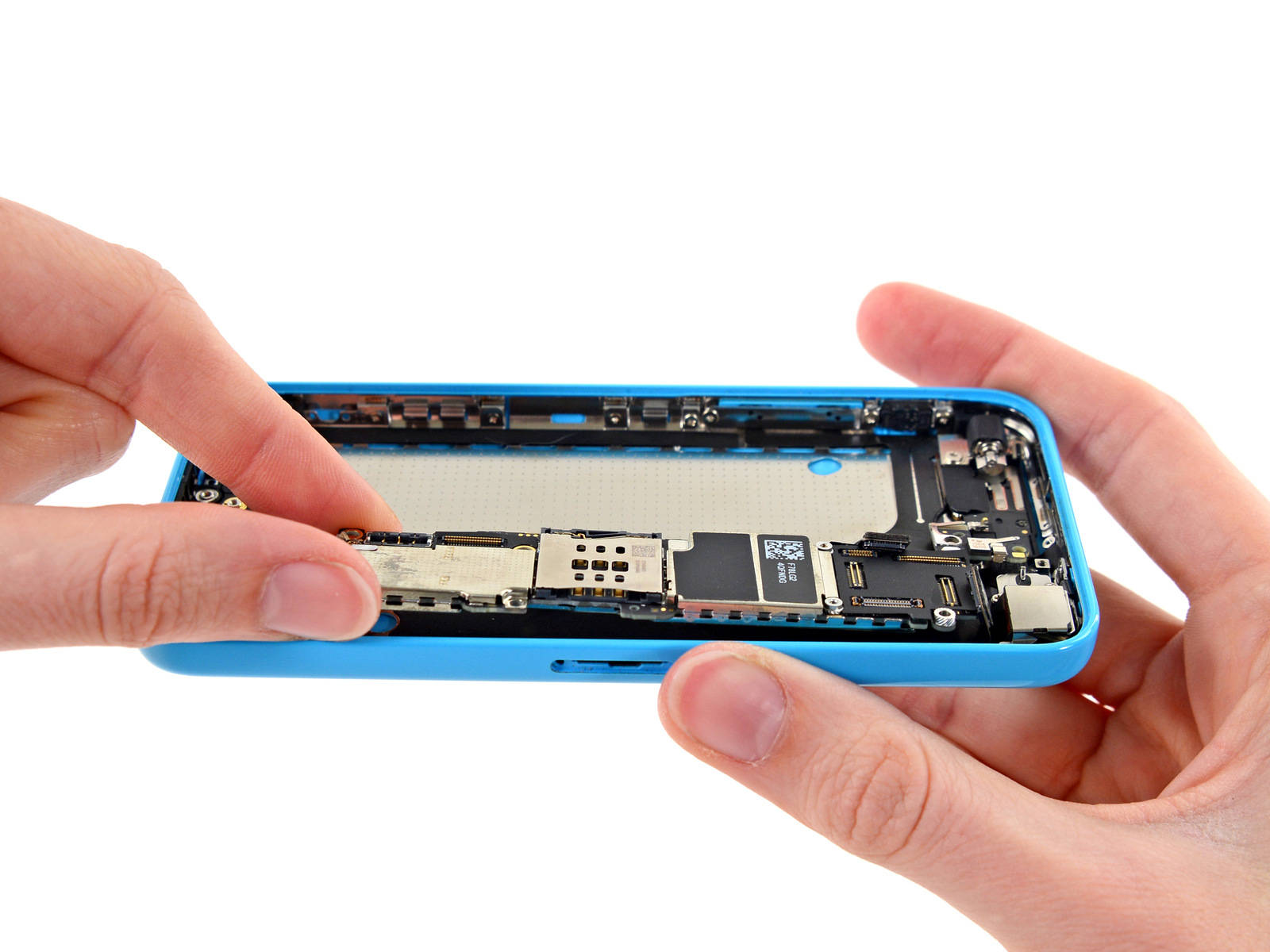

• Придерживая телефон, приподнимите нижнюю часть логической платы вверх с заднего корпуса так, чтобы была возможность схватить её пальцами.

• Потяните логическую плату со стороны основной камеры, чтобы было достаточно для выявления золотой контактной крышки, находящийся под верхнем концом платы.
• Снимите контактную крышку золотого цвета и отложите ее в сторону.

Шаг 50

• Сдвиньте логическую плату в сторону кнопок регулирования громкости для того, чтобы обнаружить разъем антенны.
• Пока не старайтесь убрать логическую плату с заднего корпуса, так как она ещё соединена с помощью шлейфа антенны с задней стороны.

Шаг 51

• Отсоедините разъем антенны от задней стороны логической платы.

Шаг 52

• Уберите логическую плату с iPhone.

Шаг 53 — Кабель верхнего компонента

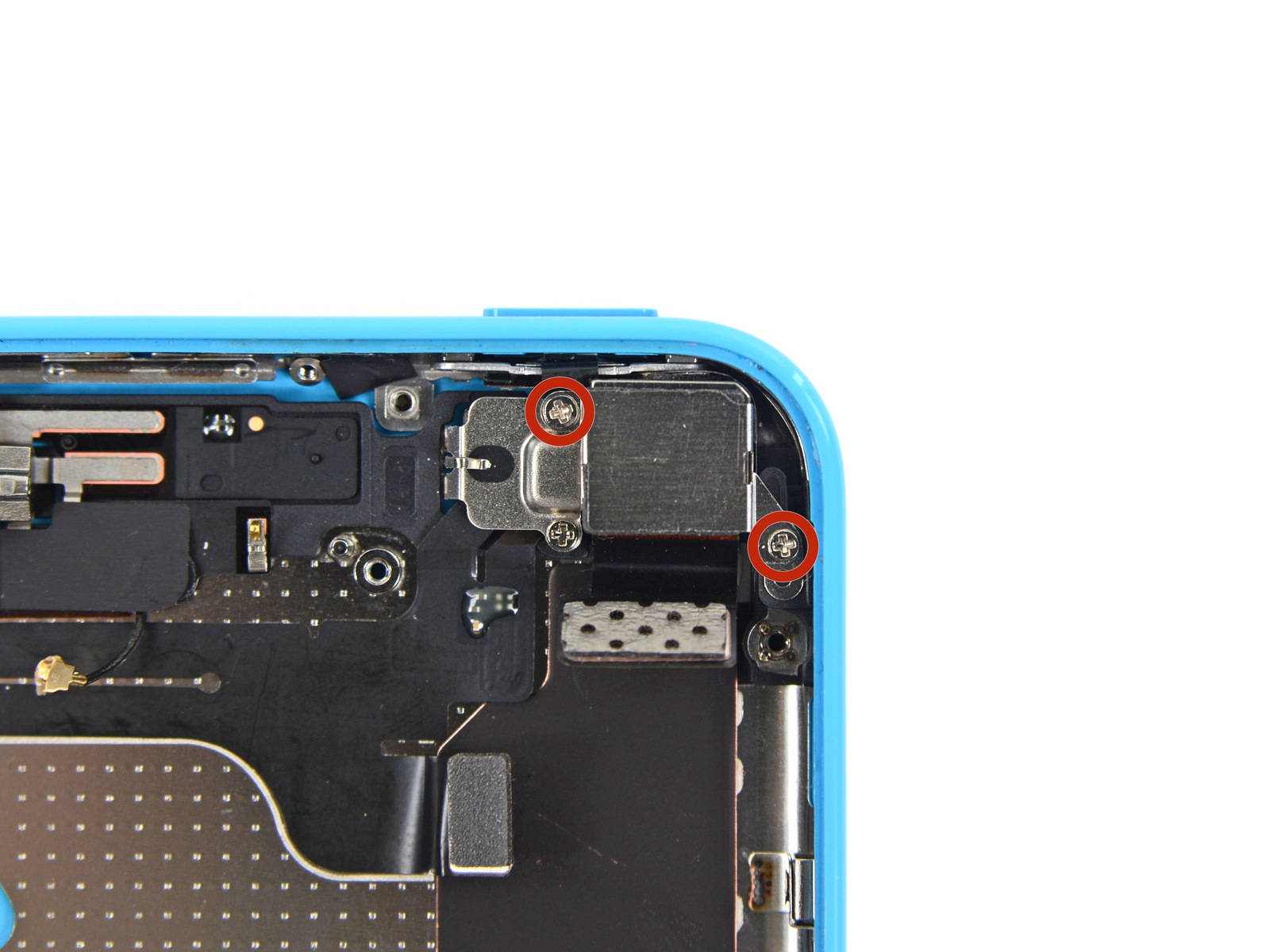

• Извлеките два 1.5 мм винта Phillips #000, крепящие крышку задней камеры к заднему корпусу.

Шаг 54

• Уберите крышку основной камеры.

Шаг 55

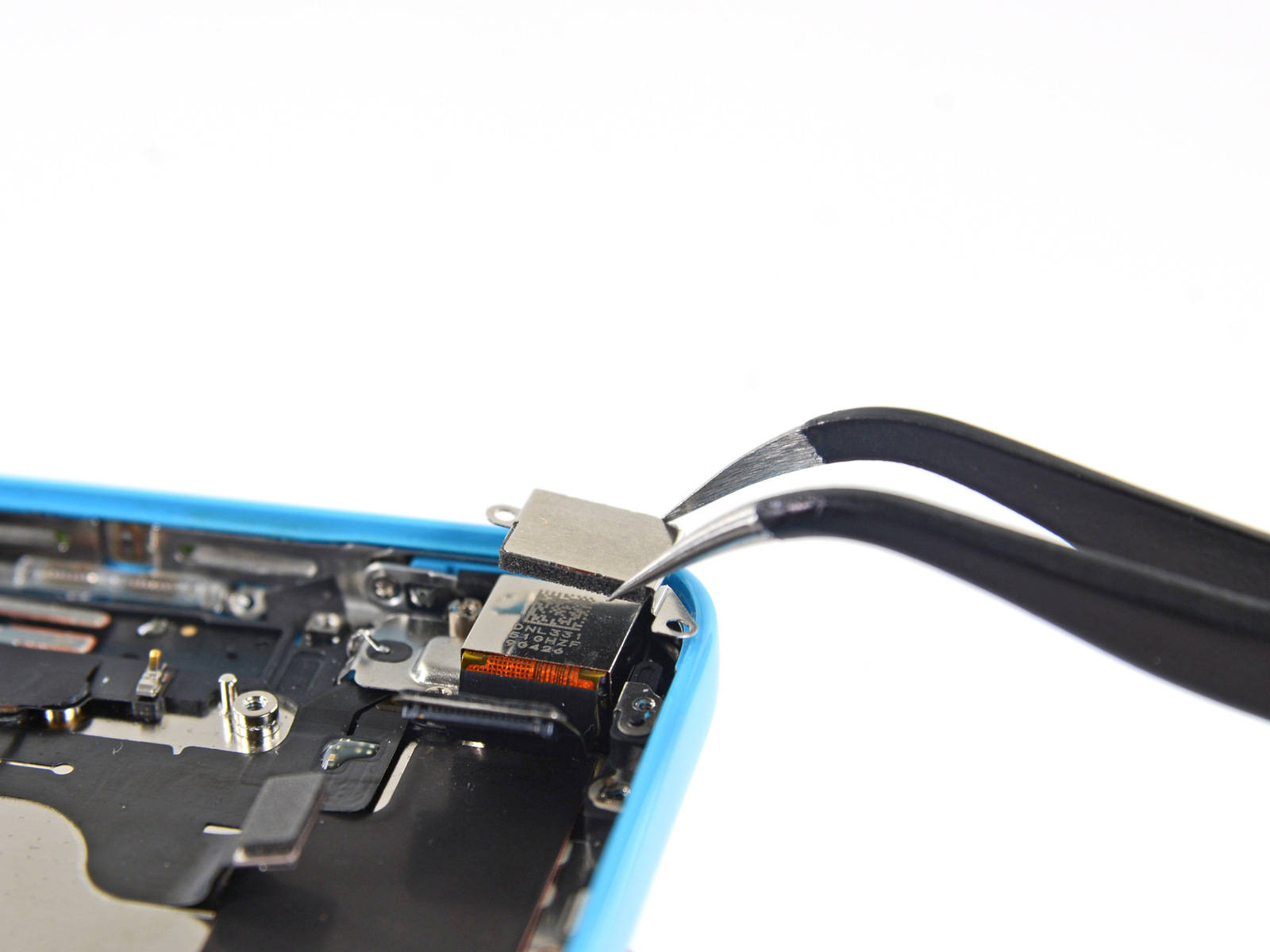

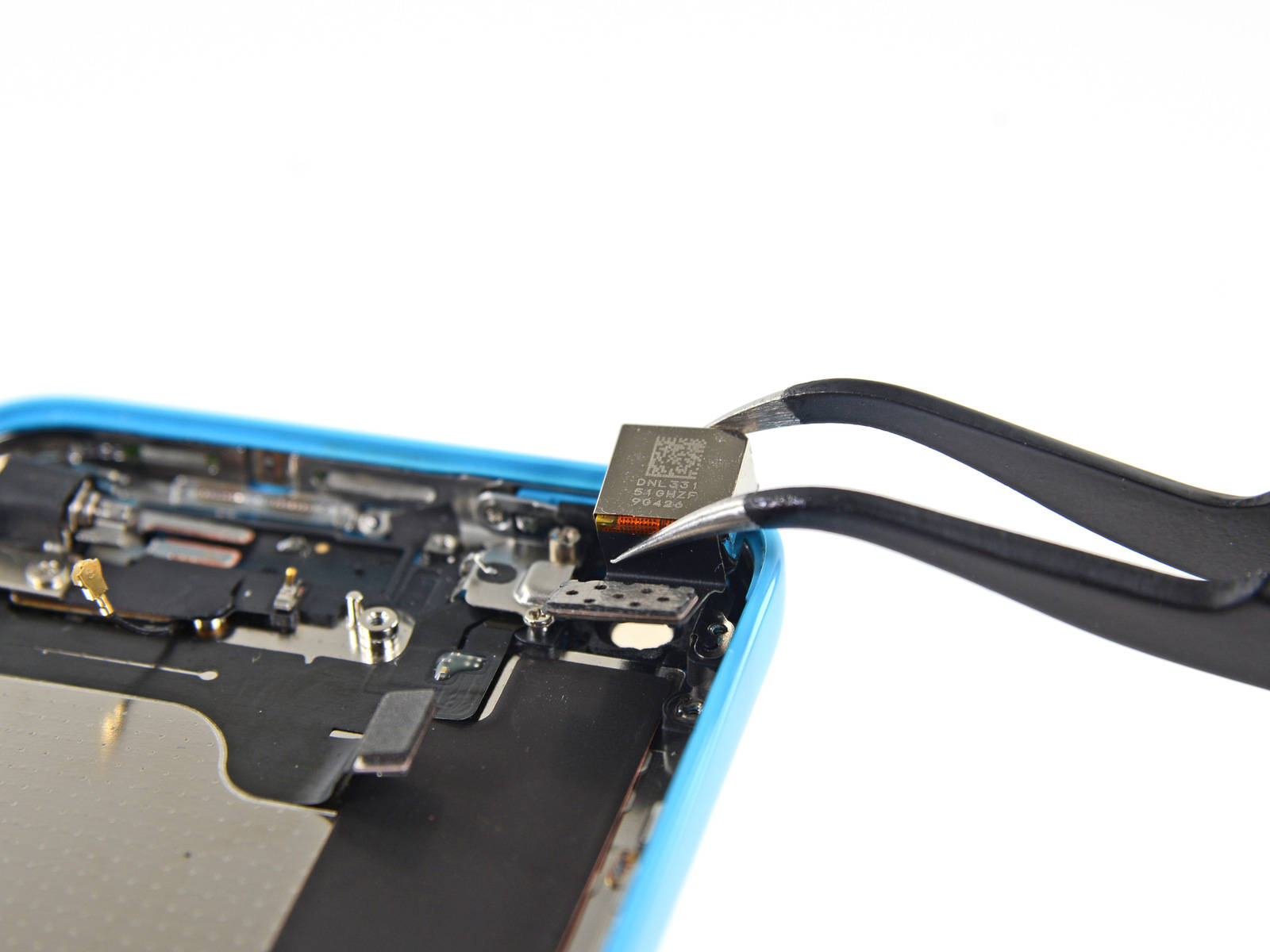

• Уберите основную камеру.

Шаг 56

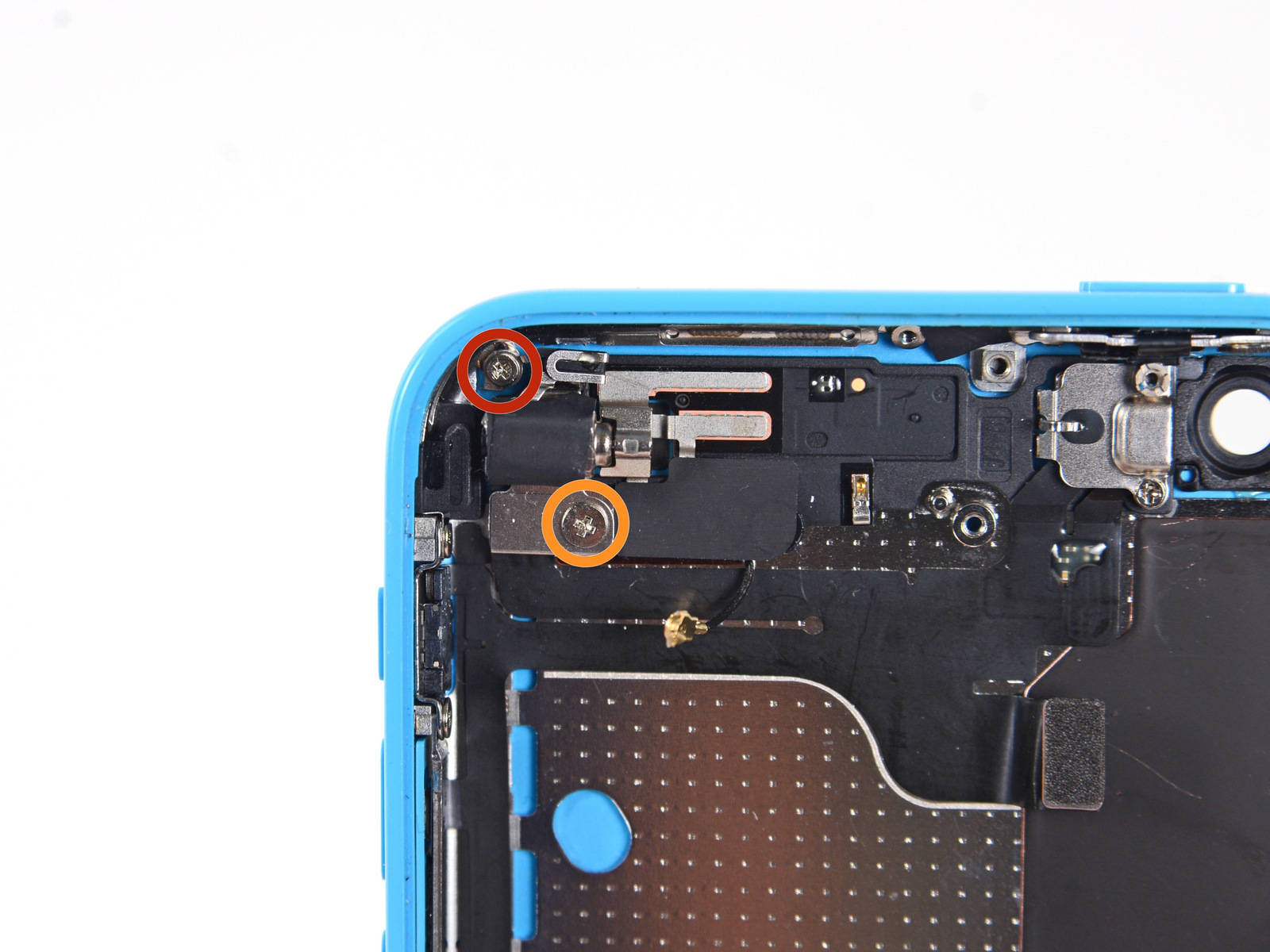

• Извлеките следующие винты крепящие мотор вибратора к заднему корпусу:
  • 1.2 мм винт Phillips #000
  • 2.2 мм винт Phillips #000

Шаг 57

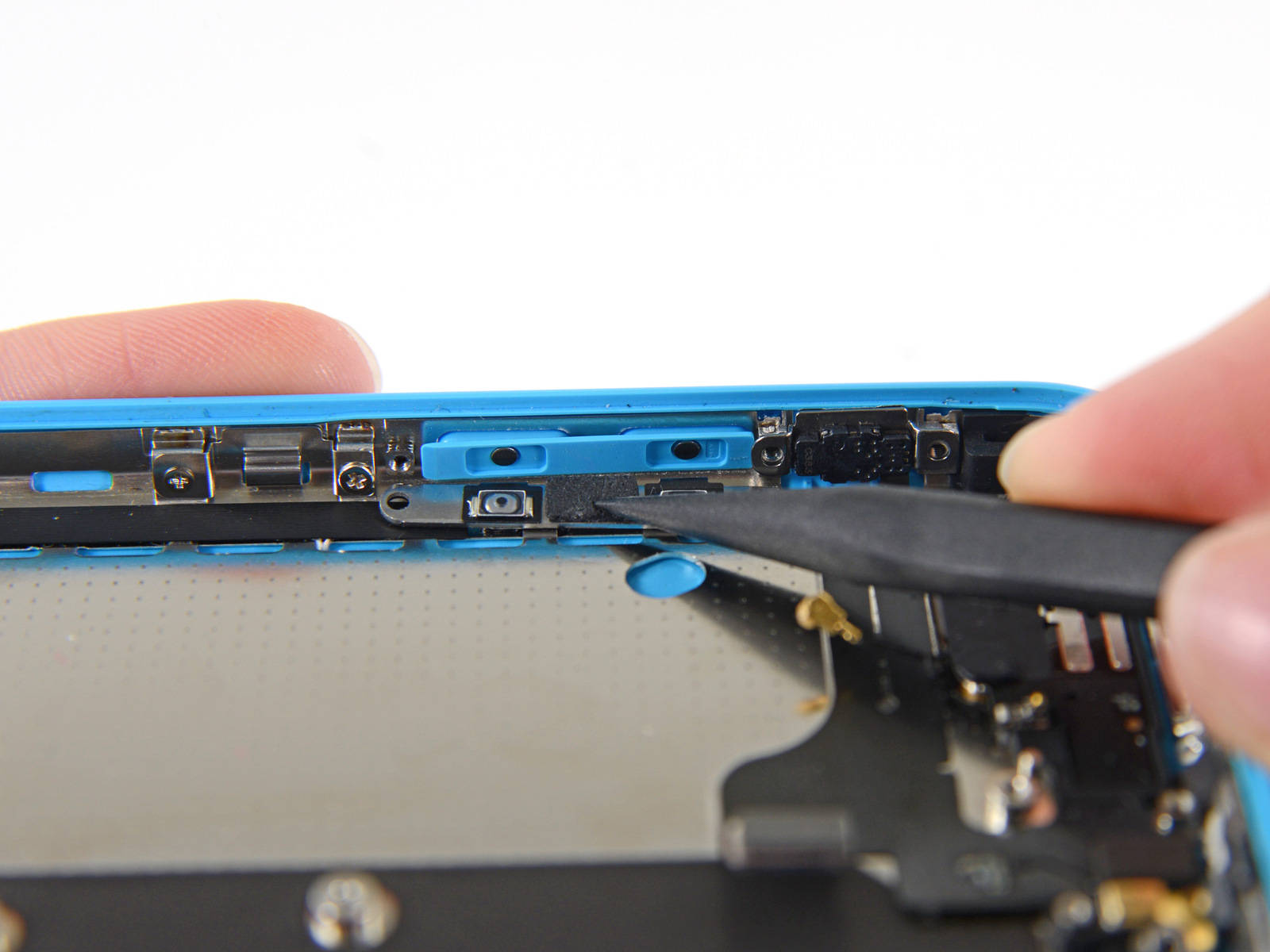

• Используя кончик пластмассового инструмента слегка толкните кнопку включения/ выключения в телефон.
• С помощью набора пинцетов извлеките кнопку.
• Дважды проверьте расположение кнопки, чтобы запомнить для обратной сборки. Две формы "L" должны располагаться вверх дном, и металлическая накладка должна сложиться на верхушке кнопки.

Шаг 58

• Освободите петлю кронштейна кнопки включение/отключения с места, удерживающего её в iPhone.

Шаг 59

• Извлеките сборку верхнего компонента с iPhone.
• У этого шлейфа очень деликатные концы и они очень легко могут оторваться. Если Вы натолкнетесь на какое либо сопротивление когда поднимите кабель, немедленно остановитесь. Засуньте пластмассовый инструмент под весь шлейф и постарайтесь поднять заново.

Шаг 60

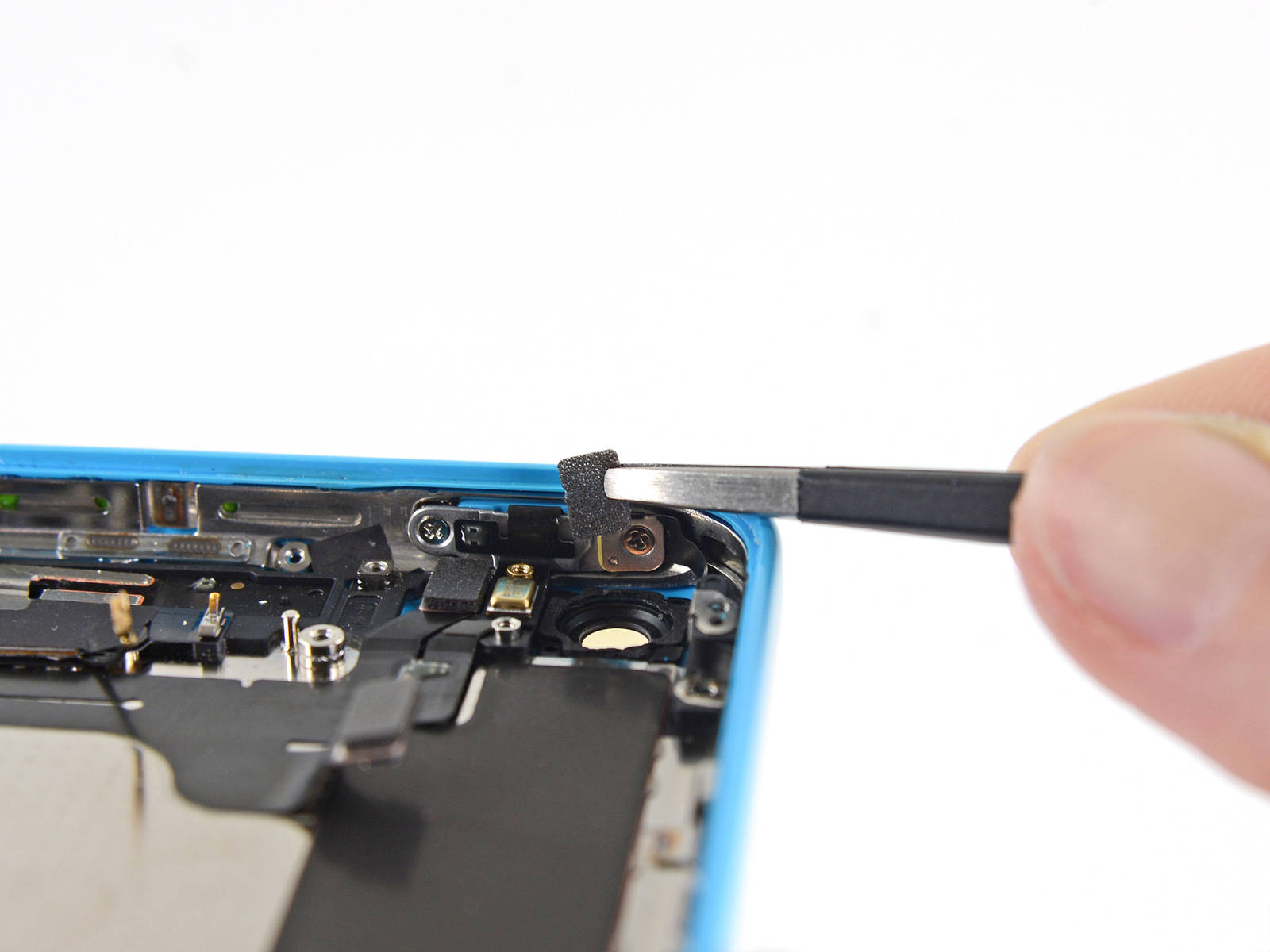

• Уберите любую пенную ленту, которая загораживает винты находящиеся рядом с гнездом камеры.

Шаг 61

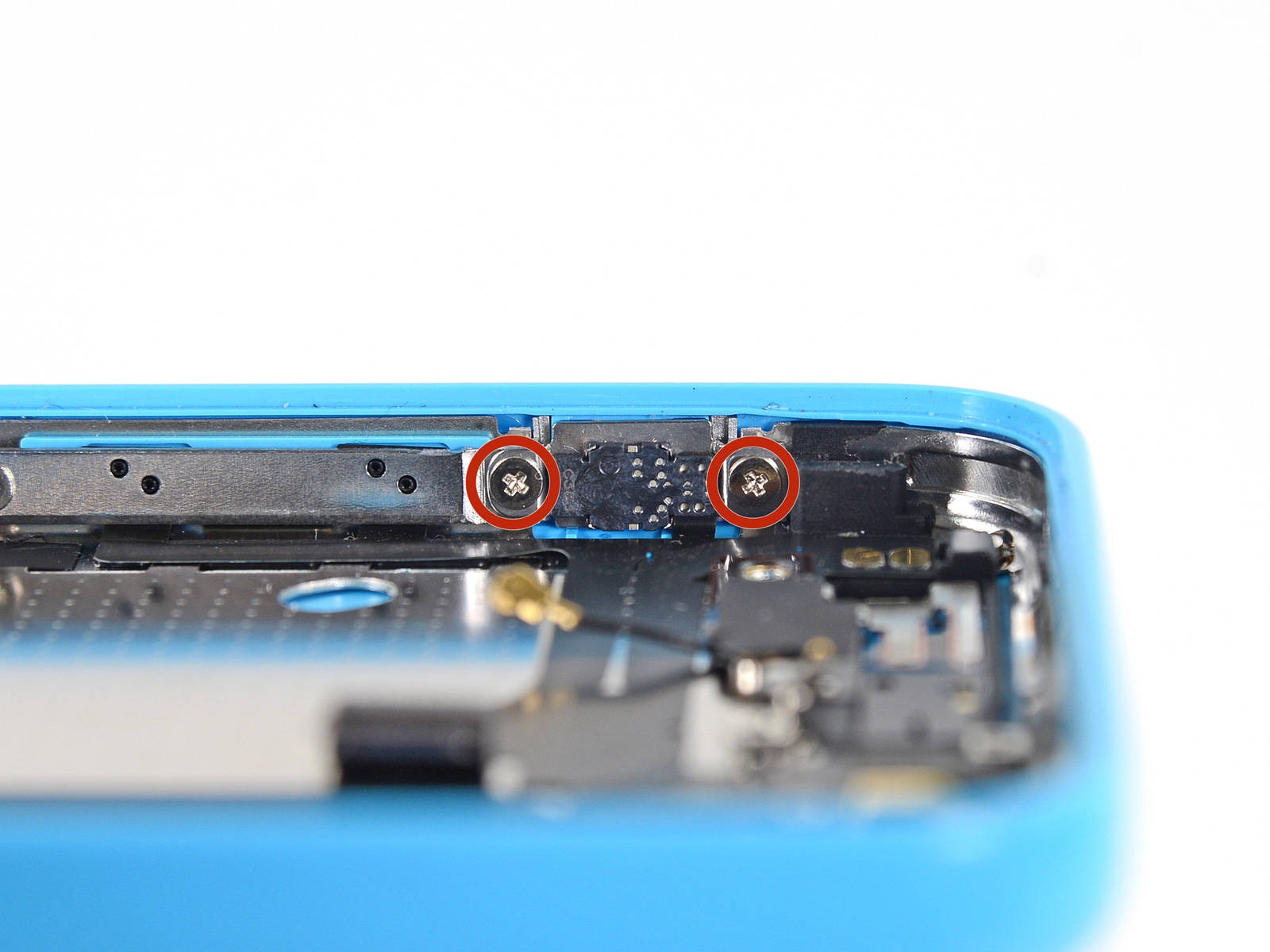

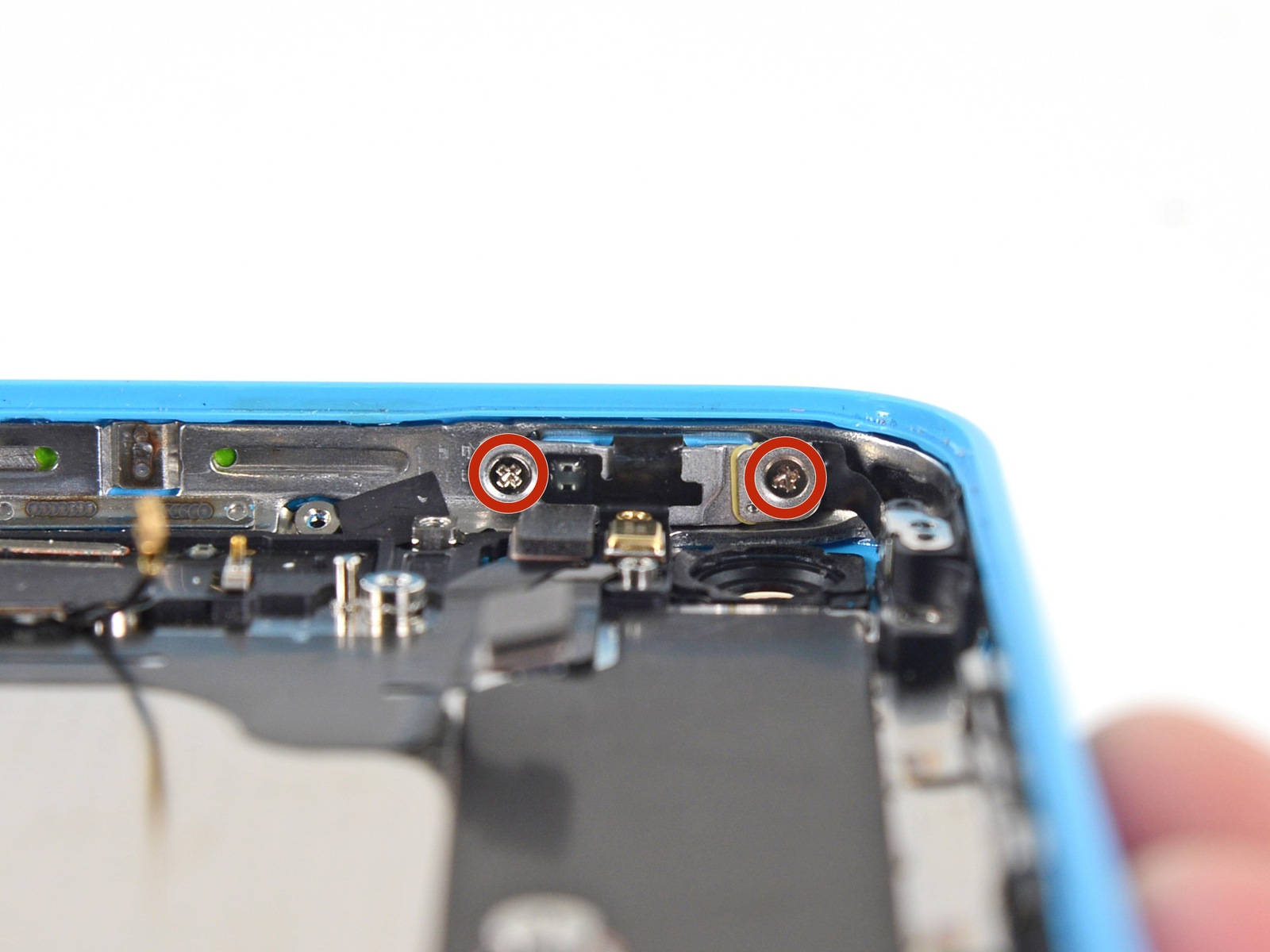

• Выньте два 1.4 мм винта Phillips #000 крепящие кронштейн кнопки питания.

Шаг 62

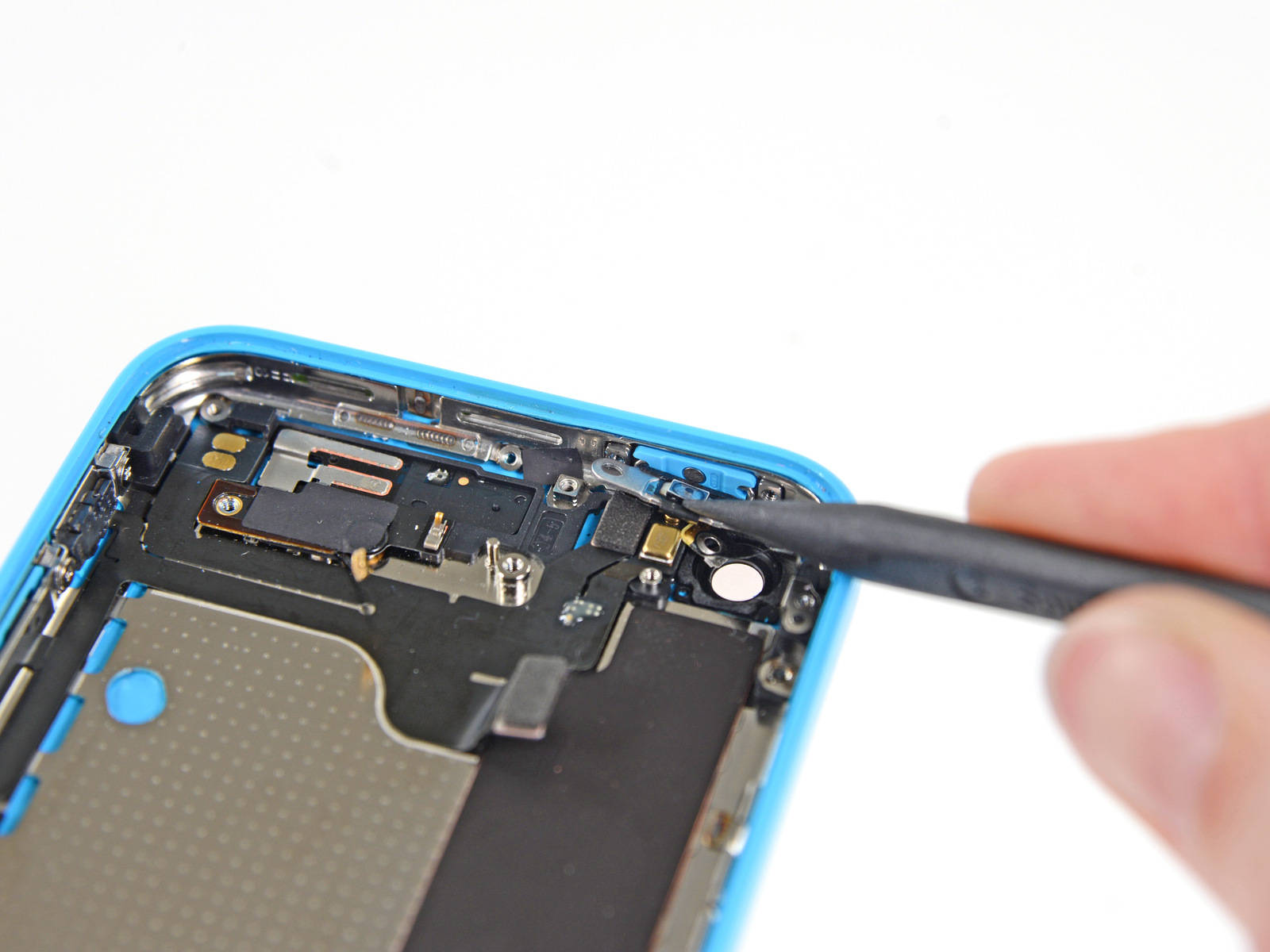

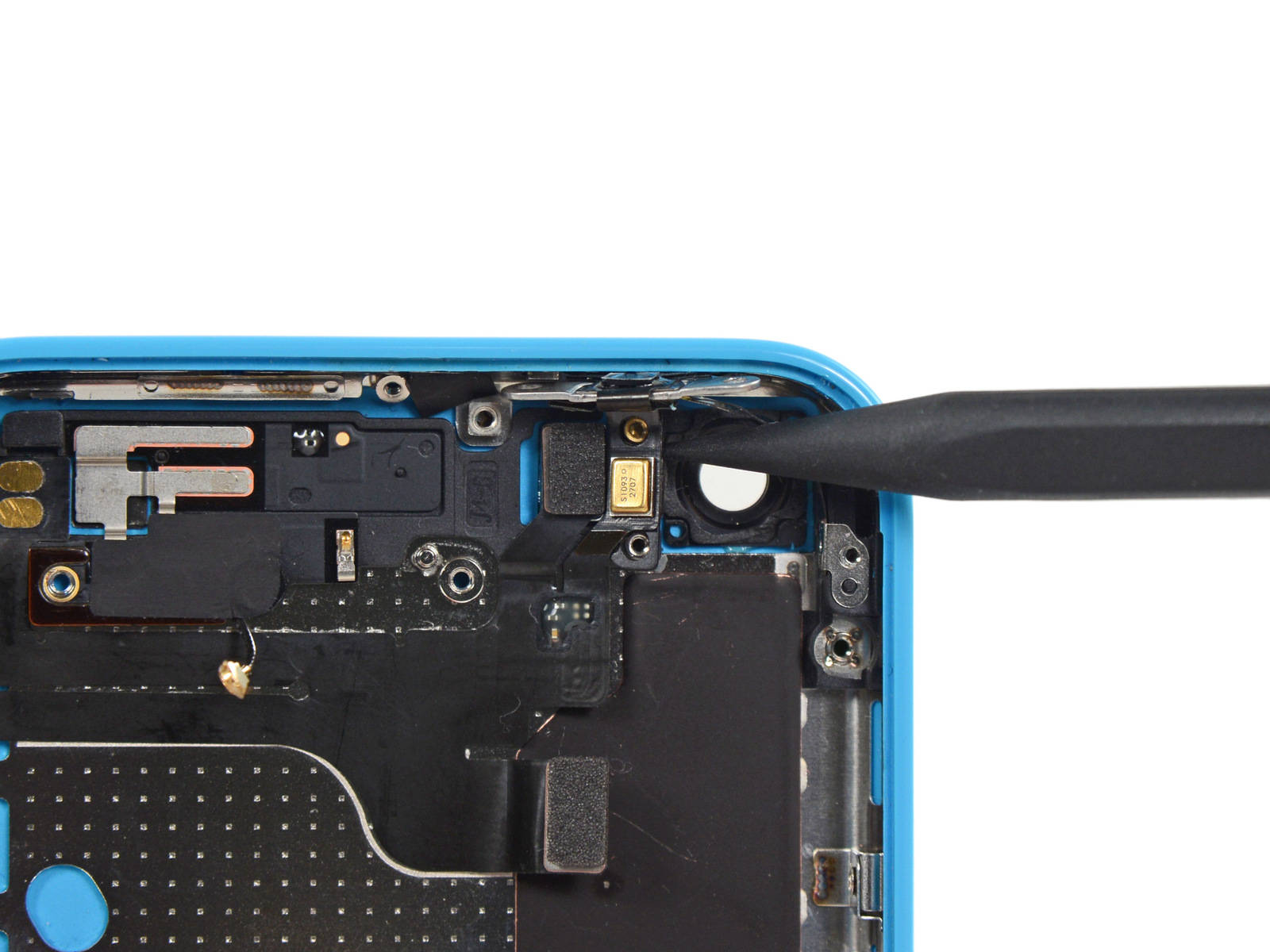

• С помощью острого конца пластмассового инструмента аккуратно выведите кронштейн кнопки питания с верхней стороны заднего корпуса.
• С помощью пинцета схватите и извлеките кнопку.
  • Для обратной сборки, запомните расположение деталей — металлический стержень должен быть на одном уровне с нижней частью кнопки.
• Если у вас не получается удержать кнопку питания с внутренней части корпуса, с помощью инструмента, слегка подтолкните его во внутрь с наружной стороны.

Шаг 63

• Извлеките два 1.6 мм винта Phillips #000 с кронштейна крепления переключателя.

Шаг 64

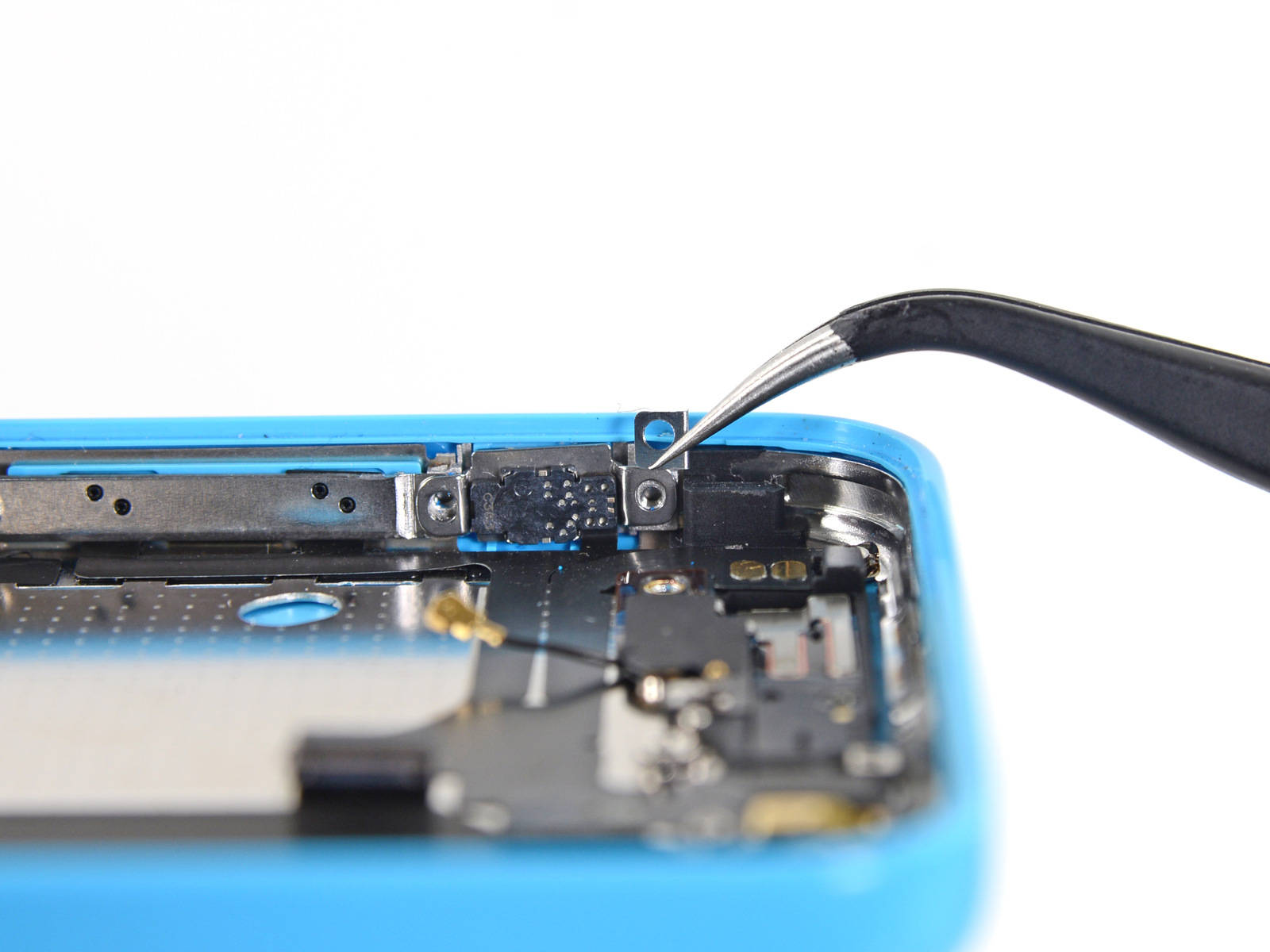

• Уберите зажим кронштейна кнопки и отложите в сторону.
  • Во время обратной сборки, зажим переходит на кронштейн переключателя удержания. Убедитесь что, угловая часть находиться справа

С помощью кончика пластмассового инструмента выведите кронштейн переключателя удержания вниз.

Шаг 65

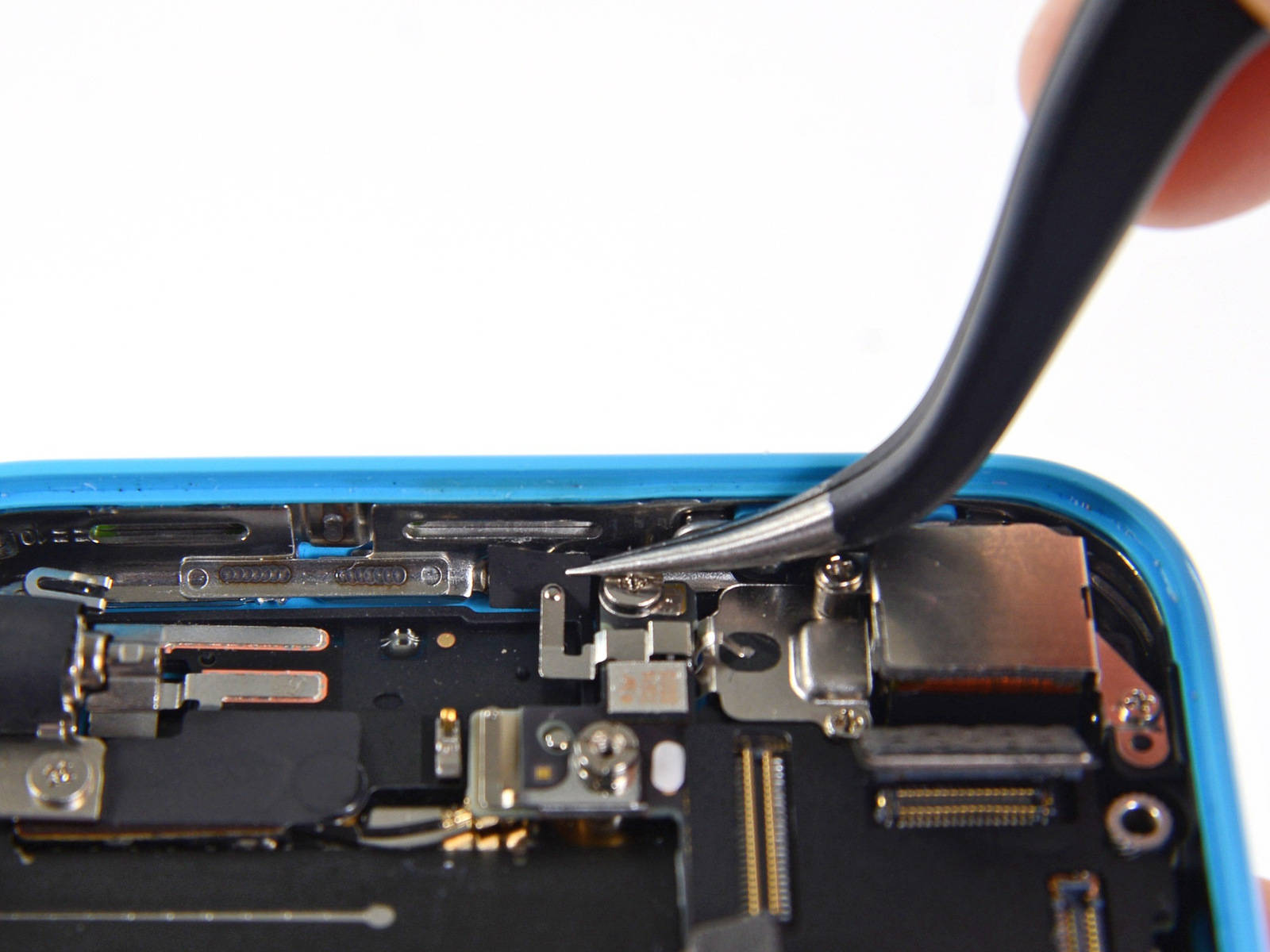

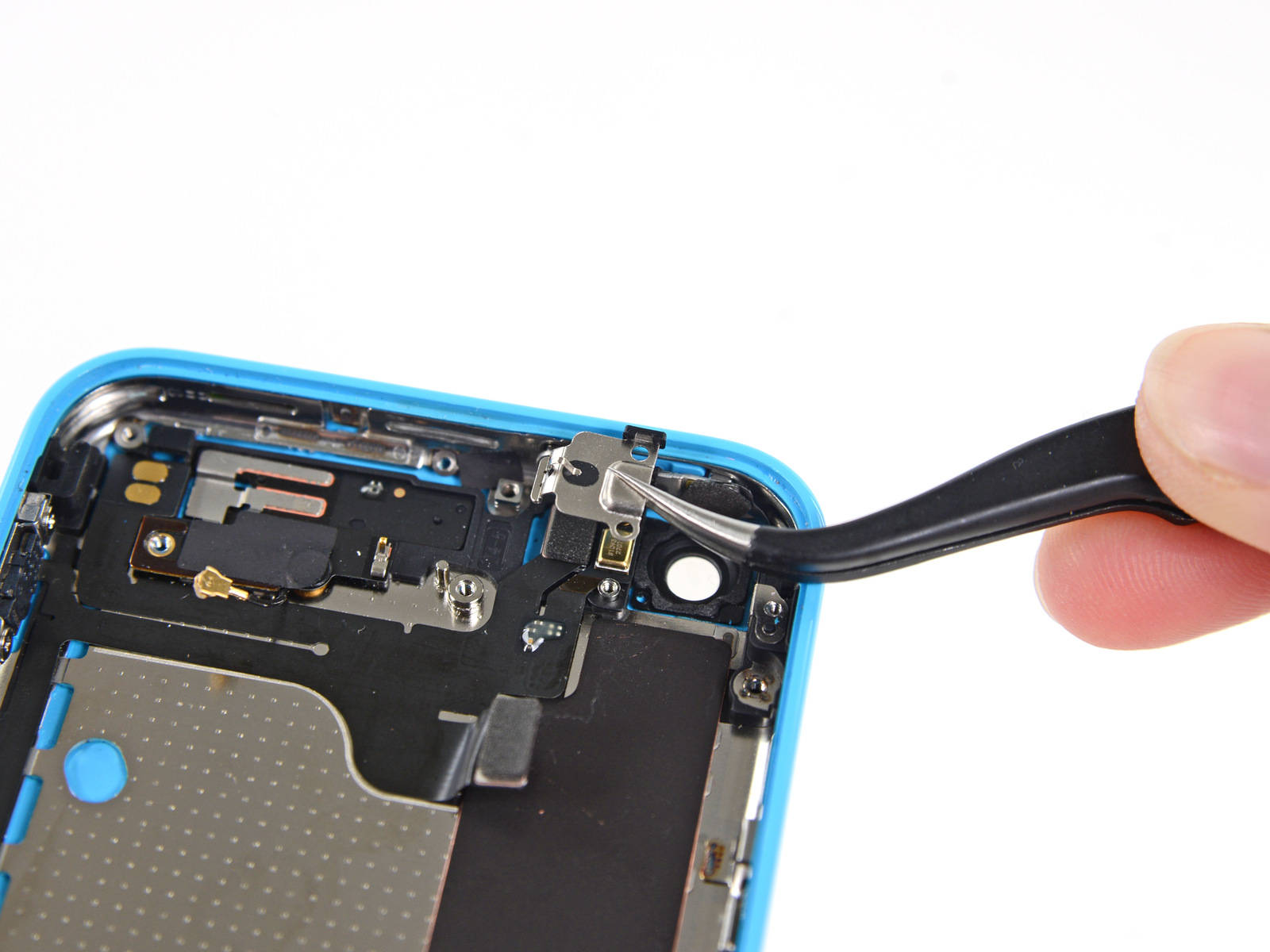

• С помощью пинцета уберите переключатель удержания.
• Запомните месторасположения для обратной сборки: Красная линия должна быть на верху кнопки. Прорез на задней стороне кнопки переключателя удержания должна располагаться там же и сопровождаться механическим переключателем на шлейфе.

Шаг 66

Извлеките 1.6 мм винт Phillips #000 крепящий кронштейн громкости к корпусу с боку.

Шаг 67

• С помощью кончика пластмассового инструмента выведите кронштейн громкости вниз от боковой стенки. Извлеките регулятор громкости.

Шаг 68

• С помощью спаджера снимите шлейф кнопки питания с заднего корпуса.

Шаг 69

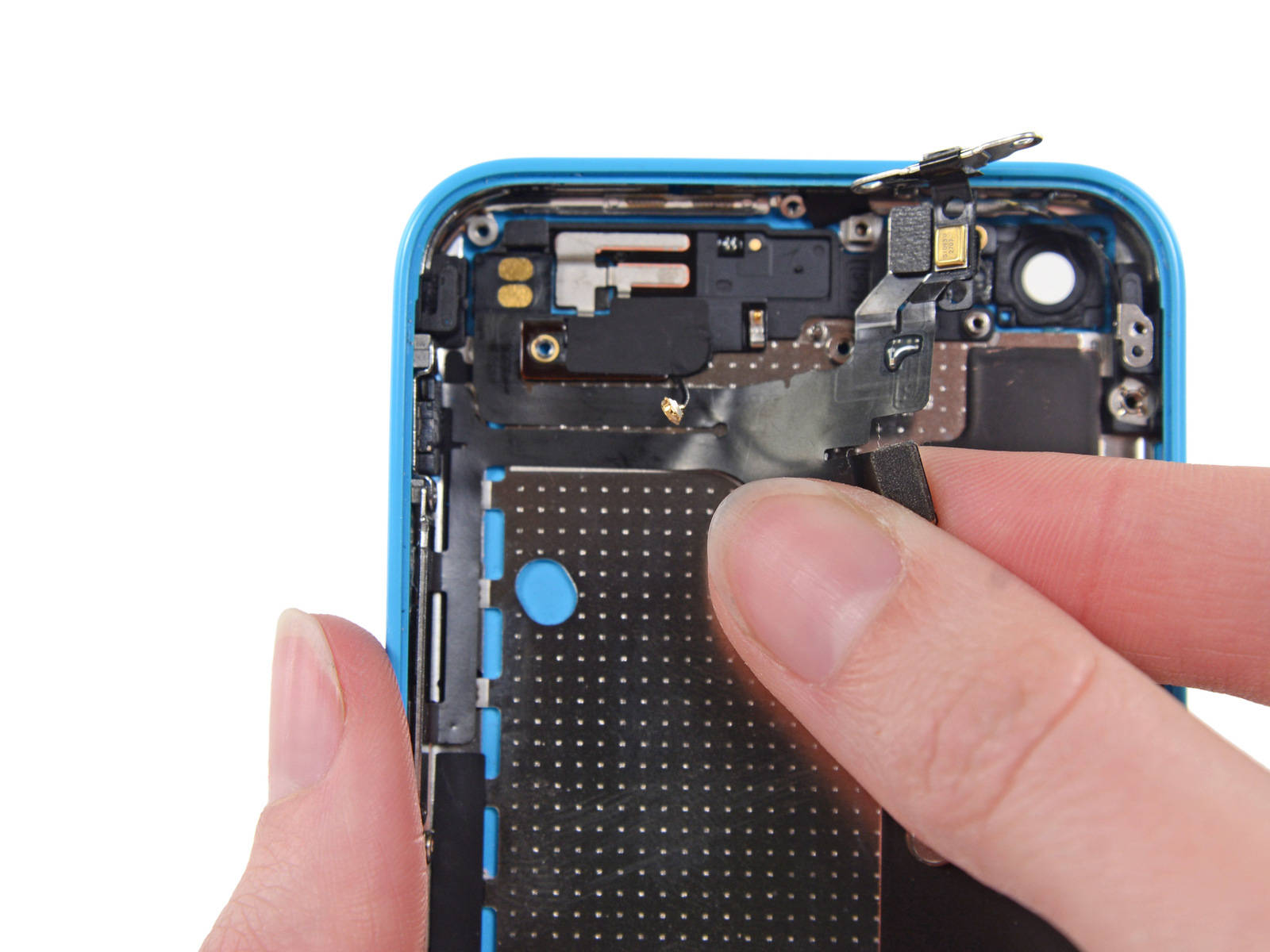

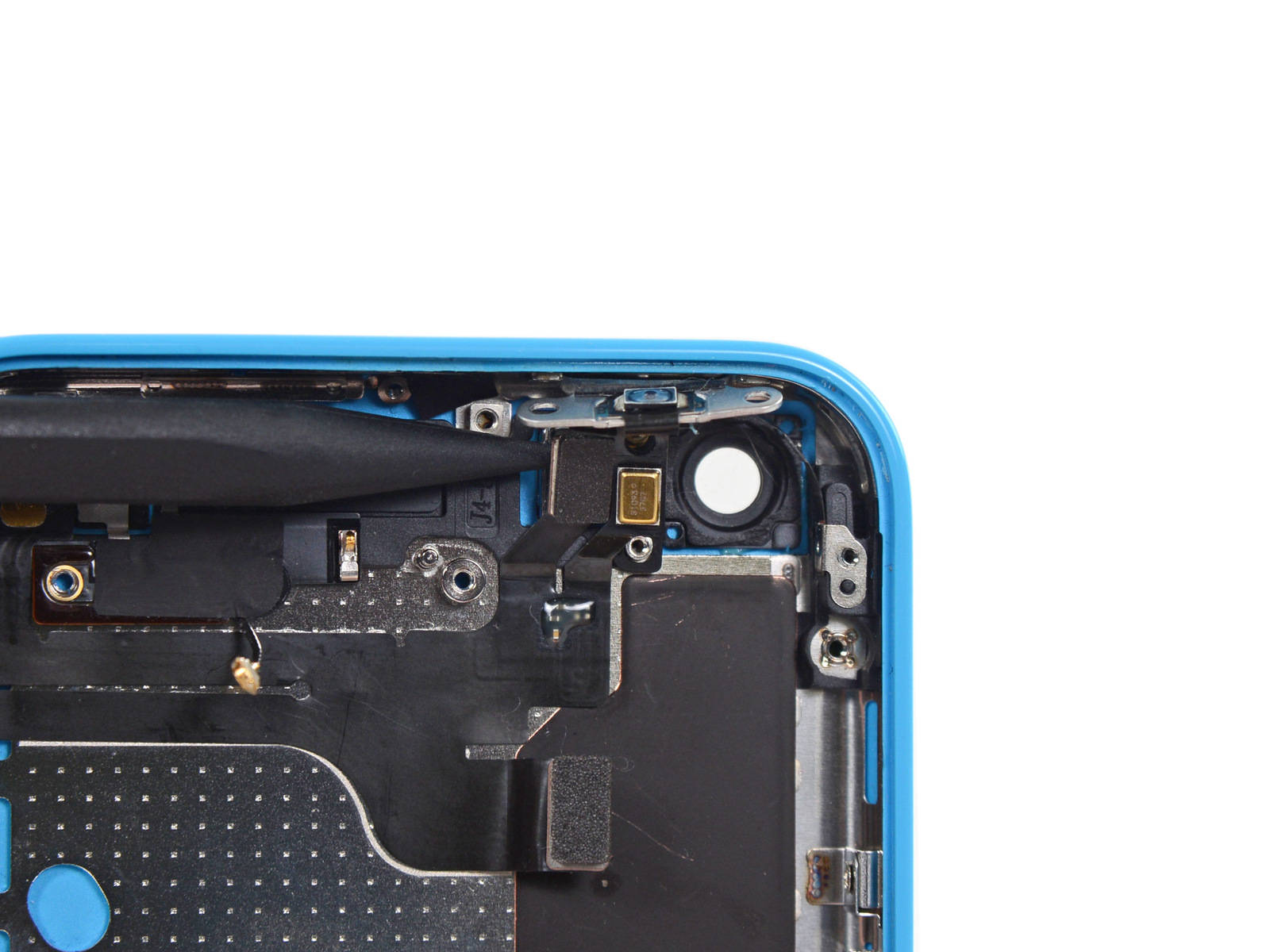

Пройдитесь аккуратно пластмассовыми инструментом под шлейфом сборки вспышки для того, чтобы отделить его от телефона.

Шаг 70

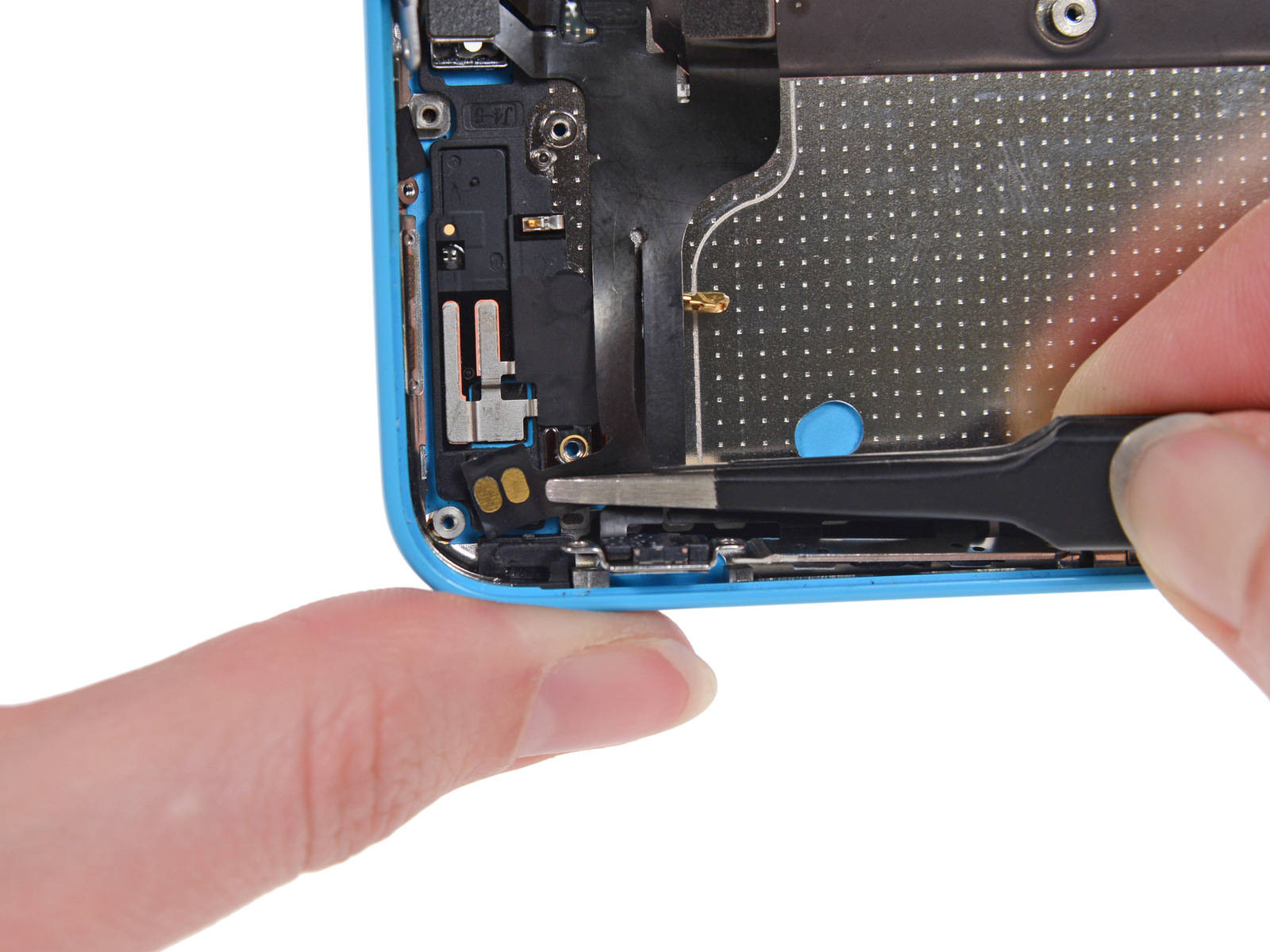

Снимите верхний шлйеф по направлению вверх с право на лево для того, чтобы убрать клей, который закрепляет его к корпусу.

Шаг 71

• Будьте крайне осторожны во время снятия шлейфа контактного конца вибратора с телефона.
• Не дотрагивайтесь до контактов; штифтовые масла могут разъесть металл и препятствовать плотной связи.
• Теперь вы можете убрать шлейф с телефона.
• Для того, чтобы обратно собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
