Замена модуля (стекло, тачскрин и дисплей) для Apple iPhone 5c

Шаг 1

• Если стекло вашего дисплея треснуло, для того чтобы предотвратить дальнейшую поломку и повреждение корпуса во время ремонта обведите скотчем стекло.
• Обведите прозрачным скотчем дисплей вашего iPhone до тех пор, пока вся лицевая сторона не будет покрыта.
• Это поможет сохранить осколки стекол в исходном состоянии и обеспечить структурную целостность, когда вы будете приподнимать и открывать дисплей
• Наденьте очки для того, чтобы защитить ваши глаза от каких-либо стекол которые могут попасть от встряски во время ремонта.

Шаг 2

Открутите два винта 3.8 мм Pentalobe, которые находятся рядом с портом заряда.

Шаг 3

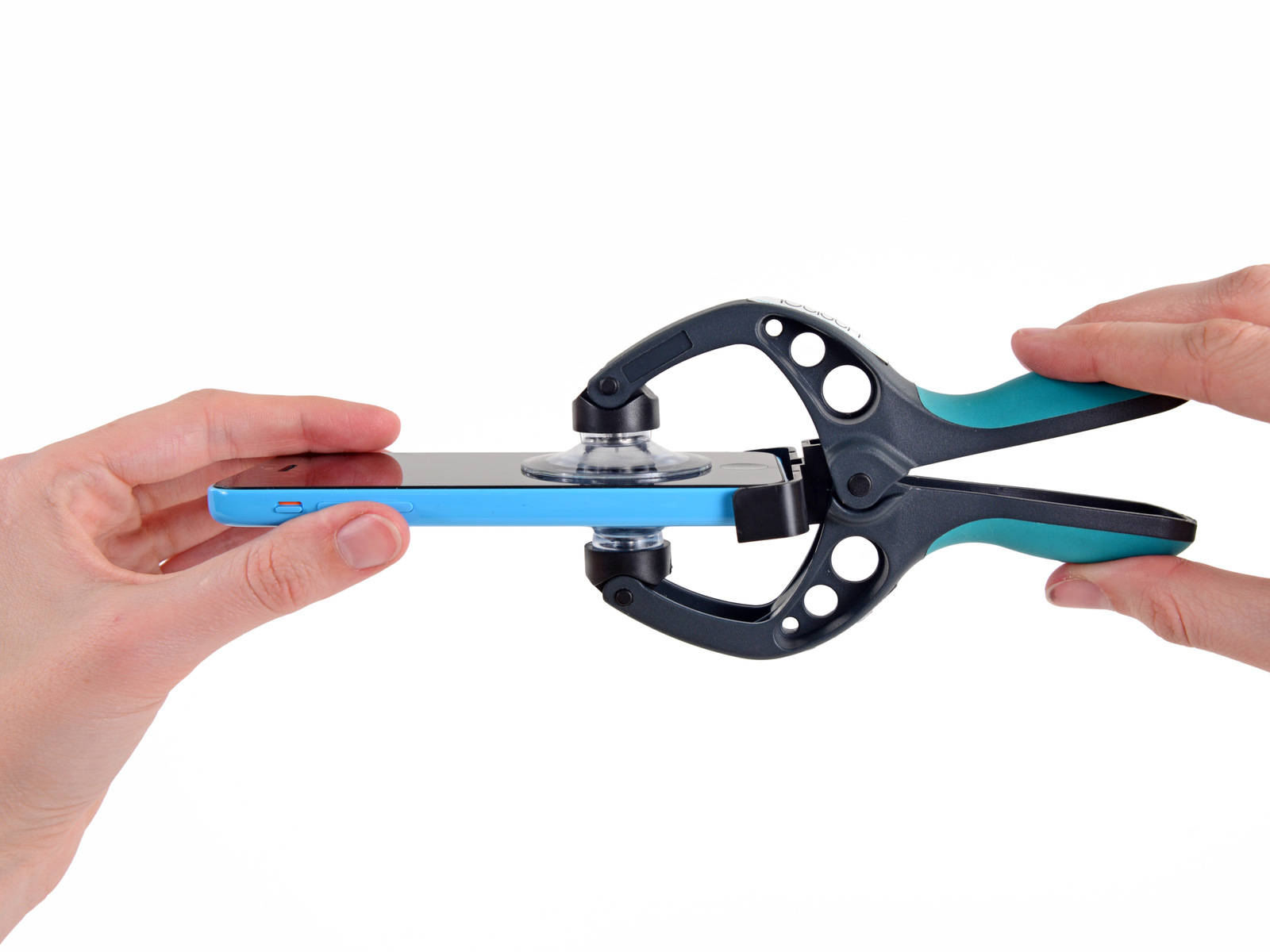

• Следующие два шага показывают способ использования iSclack, удивительный инструмент для безопасного вскрытия iPhone 5c, который мы рекомендуем для всех, кто делает больше чем просто ремонт. Если Вы не используете iSclack, перейдите к шагу 4.
• Сожмите ручки в iSclack, открывая  зажимы всасывающих чашечек.
• Поставьте нижнюю часть вашего iPhone между всасывающимися чашечками, лицом к пластиковому глубиномеру.
• Верхняя всасывающаяся чашка должна распологатся прямо над кнопкой возврата.
• Отпустите ручки для того, чтобы закрыть зажимы iSclack. Поместите в центре всасывающиеся зажимы и прижмите их плотно к верхней и нижней части iPhone.

Шаг 4

• Держите Ваш iPhone крепко и закройте ручку iSclack для того, что бы отделить всасывающиеся чашечки (присоску), подтягивая верхнюю панель вверх от заднего корпуса.
• iSclack сконструирован  для того, чтобы безопасно открыть Ваш iPhone, и не повредить кабель кнопки home.
• Отделите две всасывающиеся чашечки с вашего iPhone.
• Пропустите следующие три шага и продолжите с шага 7

Шаг 5 — Способ открытия вручную

• Придавите  всасывающую чашечку в экран, прямо над кнопкой home.
• Удостоверьтесь, что чашечка расположена прямо на экране  для того, чтобы получить герметичное уплотнение.

Шаг 6

• Убедитесь что, всасывающие чашечки плотно прикреплены к агрегату передней панели рядом с кнопкой home.
• Держа iPhone лицом вниз с одной рукой, потяните всасывающие чашечки для того, чтобы немного отделить конец кнопки home передней панели от заднего корпуса.
• Не спешите и сделайте это с твердой и устойчивой силой. Сборка передняя панели  5с является посадкой намного крепче, чем сборка других многих устройств.
• С пластиковым устройством для открытия, аккуратно принажмите края заднего корпуса вниз, от агрегата передней панели, в то время как вы тянете при помощи всасывающей чашечки (присоски).
• Задняя панель прикреплена к передней сборки с помощью нескольких зажимов, и поэтом вам может, придется использовать всасывающую присоску и пластиковый прибор для открывания в комбинации для того чтобы освободить (открыть) передний панель сборки.

Шаг 7

• Потяните за пластиковое утолщение на присоске для того, чтобы отпустить вакуумную защиту.
• Уберите присоску с дисплея устройства.

Шаг 8

• Поднимите конец кнопки home передней панели для того, чтобы получить доступ к разъёмам, которые находятся рядом с верхней стороной телефона.
• Во время следующих нескольких шагов, до того, как вы уберете сборку передней панели, держите его под углом 90º по отношению к заднему корпусу.

Шаг 9

• Уберите следующие винты Phillips #000, которые крепят кабельный кронштейн передней панели в логическую плату:
• Два винта 1.3 мм
• Один винт 1.7 мм
• Один винт 3.25 мм

Шаг 10

• Снимите кабельный кронштейн сборки передней панели с логической платы.

Шаг 11

• Используйте пластиковый инструмент, чтобы отсоединить фронтальную камеру и разъем датчика кабеля.
• Удостоверьтесь что Вы отделяете только на разъёме, и не вырываете всю розетку на логической плате.

Шаг 12

• Отсоедините дигитайзерный кабель.
• LCD и дигитайзерные разъемы находятся на одной и той же сборке кабеля, так что приподнимая дигитайзерный разъем вы отсоедините оба разъема. Дважды проверьте, действительно ли два кабеля полностью отсоединены перед тем как убрать дисплей.
• Во время обратной сборки вашего телефона, кабель LCD может внезапно исчезнуть с соединителя. Это может привести к белой линии или пустому экрану при неплотном соединении. Если это произойдет, просто пере подключите кабель и включите питание телефона.

Шаг 13

• Удалите переднюю панель сборки с заднего корпуса.

Шаг 14 — Ленточный кабель кнопки Home

Извлеките два винта 1.3 мм Phillips #000, крепящие кронштейн кнопки home к сборке дисплея.

Шаг 15

• С помощью пластикового инструмента приподнимите край ленточного кабеля кнопки home вверх от сборки дисплея.
• Начните под точками контакта на правой стороне и идите в левую сторону.
• Начиная с лева и идя на право, вы можете сорвать ленточный кабель. Контакты плотно прикреплены к передней панели и сперва надо их снять.
• Если у вас не получается протолкнуть пластиковый инструмент под точки контактов, поверните его и осторожно толкните против правой стороны контактного кабеля для того, чтобы ослабить клей, затем попробуйте заново.

Шаг 16

• Уберите ленточный кабель кнопки home со сборки дисплея.

Шаг 17 — Кнопка Home

• Осторожно подтолкните верхний правый угол кнопки home вверх от передней панели.
• Не надо нажимать кнопку home все время; вам только надо освободить угол, так что бы вы смогли вывести его с помощью инструмента.
• Эта мембрана очень тонкая. Если вам кажется, что кнопка сейчас оторвется, попробуйте заново.

Шаг 18

Дальше снимайте кнопку home с дисплея аккуратно с помощью инструмента.

Шаг 19

Уберите сборку кнопки home с передней панели.

Шаг 20

• Извлеките два винта Phillips #000, крепящие кронштейн верхнего компонента к сборке дисплея.
• Один винт 4.2 мм
• Один винт 2.3 мм

Шаг 21

С помощью плоского конца пластикового инструмента подтолкните кронштейн динамика наушников со сборки дисплея.

Шаг 22

• Уберите динамик с iPhone.

Шаг 23 — Передняя фронтальная камера и Сенсорный кабель

• Передняя камера и сенсорный кабель прикреплены к сборке дисплея с помощью мягкого клея.
• Используя iOpener вы сможете смягчить клей и безопасно убрать его. Следуйте нашей инструкции по iOpener для того, чтобы использовать его.
• Если вы не нуждаетесь в этом шаге, это уменьшить риск повреждения деликатного кабеля сборки.

Шаг 24

• Аккуратно приподнимите контактный кабель динамика наушников, чтобы отделить эту часть камеры и сенсорного кабеля от клея под ним.

Шаг 25

Проткните кончик инструмента под микрофон для того, чтобы поднять его со своего углубления в сборке дисплея.

Шаг 26

• Если вы убираете переднюю камеру и сенсорный кабель для того, чтобы заменить дисплей, то пропустите следующий шаг. Не требуется убирать сборку дисплея с пластины ЖК экрана.
• Для того, чтобы заменить сборку передней камеры и самого сенсорного кабеля аккуратно снимите сборку кабеля с пластины ЖК экрана для того, чтобы убрать его с дисплея.
• Будьте осторожны не дотрагивайтесь до дигитайзерного кабеля или кабеля ЖК экрана, когда будете снимать переднюю камеру и кабель сенсорной сборки.

Шаг 27 — Сборка дисплея

• Извлеките два винта 1.2 мм Phillips #000 с каждой стороны рамки ЖК экрана.

Шаг 28

• Извлеките винты 1.6 мм Phillips #000 с пластины ЖК экрана.
• Один внизу сборки дисплея рядом с отверстием кнопки home
• Один наверху дисплея рядом с кабелями

Шаг 29

• Уберите пластину ЖК экрана со сборки дисплея.

Шаг 30

• Остаётся Сборка Дисплея.
